Новые возможности T-FLEX CAD 16

Добро пожаловать в T-FLEX CAD 16

T-FLEX CAD 16 предлагает множество новинок и улучшений, многие из которых реализованы в соответствии с пожеланиями пользователей. Среди них - новые возможности параметрического черчения, эффективные инструменты работы со сложными сборочными изделиями, новые технологические решения для электротехники и листового металла, проектирование в виртуальной реальности и многое другое.

Новые инструменты параметрического черчения

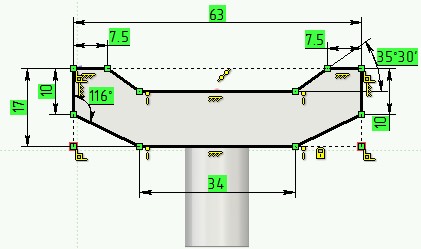

Добавлен новый механизм создания параметрических чертежей на основе вариационной параметризации. Он позволяет создавать параметрические чертежи и создавать профили будущих 3D моделей без использования линий построения. На линии эскиза теперь можно накладывать различные геометрические и размерные ограничения, которые определяют геометрию проекта. Новый механизм - это ещё один способ определения взаимосвязей элементов чертежа наряду с существующим механизмом на основе линий построения.

При таком способе задания взаимосвязей пользователю не нужно заранее продумывать порядок создания линий, так как их положение и связи друг с другом можно менять в любой момент.

Оба механизма могут использоваться как по отдельности, так и совместно, предоставляя пользователям широкий выбор вариантов для решения задач различного характера.

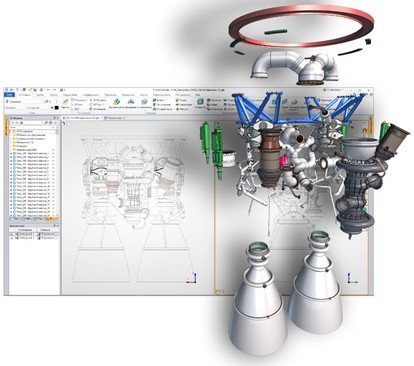

Гибкость и эффективность при работе с большими сборками

Улучшения новой версии для работы со сборочными моделями принесут большую пользу при проектировании сложных изделий, решая общие проблемы таких отраслей, как автомобилестроение, авиационно-космическая промышленность, судостроение, машиностроение и др.

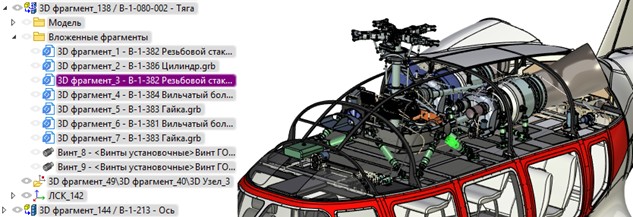

Новые инструменты и усовершенствование существующих механизмов моделирования сборок позволяют удобно работать с любыми объектами по всей иерархии сложного изделия, редактировать детали непосредственно в самой сборке, удобно использовать геометрию любых объектов в качестве основы новых деталей.

Новое приложение для проектирования электрических систем

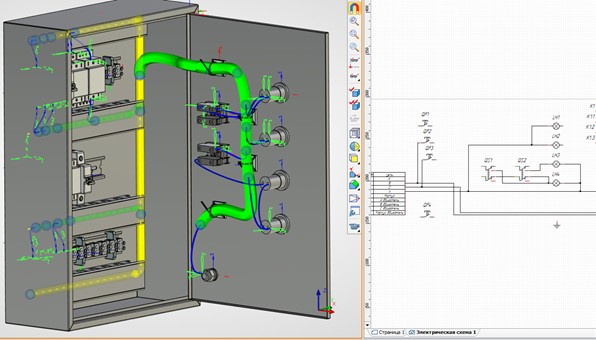

“T-FLEX Электротехника” - новое полностью интегрированное приложение для системы T-FLEX CAD, предоставляет широкий набор инструментов для разработки электрических систем: от построения двумерных схем до размещения 3D моделей электрических компонентов, создания проводов, кабелей и соединений, укладки в жгуты и генерации полностью интегрированных спецификаций, которые включают в себя как механические, так и электрические детали.

Инженерный анализ

Значительные доработки выполнены в составе функциональности интегрированного модуля T-FLEX Анализ. Доработки затронули пользовательский интерфейса создания сеток и граничных условий, состав опций расчёта, отчётную подсистему.

Работа в виртуальной реальности

Создано приложение T-FLEX VR, которое позволяет работать в T‑FLEX CAD 16 с использованием технологий виртуальной реальности.

Пользователи могут просматривать модели с помощью шлема виртуальной реальности, а также перемещать объекты в сцене и вызывать команды с помощью манипуляторов.

Результаты действий отображаются в реальном времени благодаря синхронному обновлению.

Проектирование деталей из листового металла

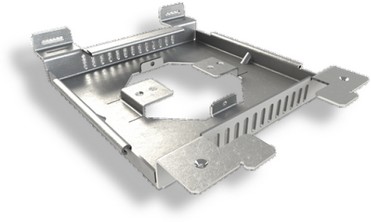

В новой версии существенно улучшены инструменты проектирования деталей из листового металла.

Добавлены операции «Угол», «Вырез по нормали», «Ребро жёсткости», «Перемычка».

Реализована возможность создания фланцев по пользовательскому 3D Профилю.

Обновлён интерфейс операций, добавлены новые возможности в существовавшие команды, реализован полупрозрачный динамический просмотр и доработана функциональность манипуляторов.

Обновлён редактор переменных

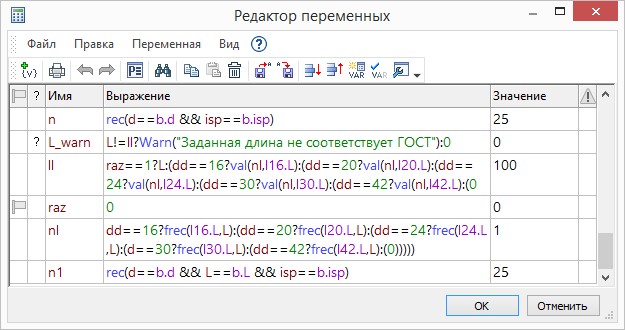

Редактор переменных отображает выражения на экране целиком, выделяет синтаксис разными цветами, помогает найти нужные функций и переменные с помощью списка.

Добавлены подсказки и новые функции, а также многое другое.
