Navigation:  »No topics above this level« Оформление сборочных чертежей



То, как выбудете наносить размеры, шероховатости, допуски формы и расположения поверхностей и другие элементы оформления чертежей, лучше продумать перед тем как создавать чертеж. Ведь для того, чтобы эти элементы были параметрически связаны с чертежом, необходимы линии построения и узлы, к которым они "привязываются".

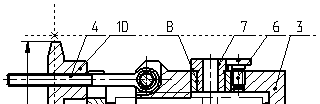

Например, если вы хотите, чтобы все линии выноски с номерами деталей располагались на одной прямой, лучше всего создать линию построения - прямую, и при простановке надписей "привязывать" их к ней.

Для того, чтобы линия выноска всегда указывала на нужную деталь, используйте привязку к узлу.

То же самое относится к текстам и размерам.

Важно продумать, каким образом узлы и линии построения для привязки элементов оформления будут созданы на чертеже. Во-первых, их можно создать прямо на сборочном чертеже, а затем, используя точки привязки и внешние переменные, соответствующим образом включить фрагменты. Либо можно использовать "узлы с фрагментов"  или точки сочленения линий изображения, принадлежащих фрагменту, как для непосредственной "привязки" элементов оформления, так и для создания других элементов построения, которые будут определять положение элементов оформления.



Смотри: Особые приемы работы со сборочными чертежами
