Основные операции 3D моделирования > Листовой металл

Для работы с таблицами гибов используются команды Таблица гибов , Обозначение линии гиба и Данные для таблицы гибов .

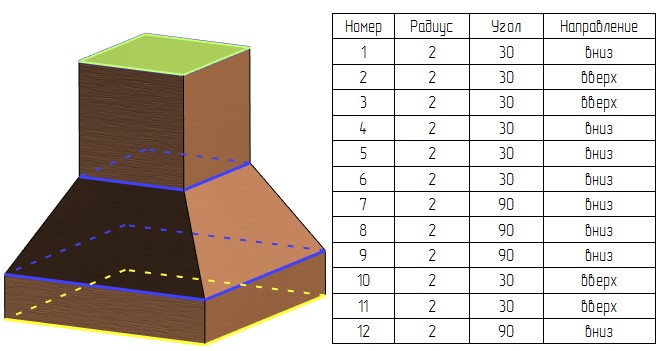

С помощью команды Таблица гибов можно создавать на чертеже таблицу, в которую добавляется информация о гибах всех имеющихся в сцене тел.

Для создания таблицы гибов можно воспользоваться командой:

Пиктограмма	Лента
	3D Модель→ Специальные → Листовой металл → Таблица гибов
Клавиатура	Текстовое меню
<SMO>	Операции > Листовой металл> Таблица гибов

Команда Данные для таблицы гибов создаёт новую структуру изделия типа «Для таблицы гибов».

Пиктограмма	Лента
	3D Модель→ Специальные → Листовой металл → Данные для таблицы гибов
Клавиатура	Текстовое меню
<SMT>	Операции > Листовой металл> Данные для таблицы гибов

В соответствующие колонки структуры изделия добавляется информация о гибах.

Тип структуры «Для таблицы гибов» можно также выбрать в окне Структура изделия вручную и создать отчёт.

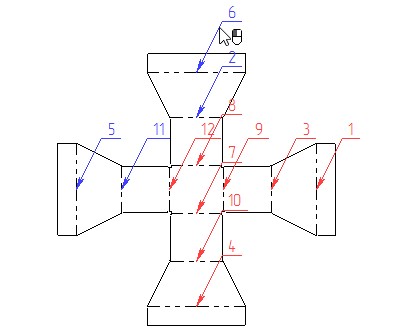

Для проекции разогнутой детали можно добавить обозначения линий гиба. Для этого используется команда:

Пиктограмма	Лента
	3D Модель→ Специальные → Листовой металл → Обозначение линии гиба
Клавиатура	Текстовое меню
<SMZ>	Операции > Листовой металл> Обозначение линии гиба

Если в документе нет структуры изделия для таблицы гибов, то, при вызове этой команды, таблица гибов будет создана автоматически.

После вызова команды нужно указать на чертеже все обозначения, которые нужно добавить на чертёж, и нажать .
