Когда исходный файл параметрического 3D фрагмента или Детали из-за изменения значений переменных отличается от того варианта, в котором он участвует в сборке, то для получения нового комплекта документации, соответствующего детали, пересчитанной с текущими значениями внешних переменных, нужно выполнить операцию Создать. При этом создаётся новая копия файла 3D фрагмента или тела, которая пересчитывается с теми же значениями внешних переменных, с которыми деталь участвовала в сборке. Эту копию можно сохранить в отдельном файле с другим именем.
Если в файле фрагмента, который был выгружен в качестве детали, уже имелись чертежи, то они будут изменены в соответствии с изменениями файла фрагмента в сборке.
Операция Создать позволяет выгрузить из сборки деталь двумя способами: без сохранения связи со сборкой и с сохранением связи со сборкой.
В первом случае никакой связи новой копии со сборкой не создаётся. Просто пользователь получает в отдельных файлах варианты деталей, пересчитанных с определёнными значениями переменных.
Во втором случае исходное тело, Деталь или фрагмент в сборке заменяется выгруженной деталью. Важно, что после такой замены появляется возможность переносить в деталь все её последующие доработки из сборки.
Опции команды
Команда создания деталировки запускается из контекстного меню, вызванного при выборе конкретной операции 3D фрагмента, тела или Детали, деталировку которой мы хотим получить:

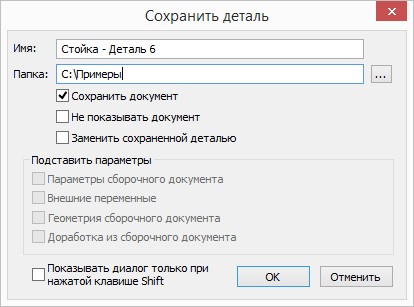

При её выполнении появляется диалог, в котором предлагается задать имя создаваемого документа, необходимость его немедленного сохранения в файл. Для файла можно указать папку для хранения.
Сохранить документ. Если опция отключена, то файл деталь будет открыт в T-FLEX CAD, но не будет сохранён. Таким образом можно просмотреть деталь.
Не показывать документ. Если флаг снят, то после сохранения файл детали будет открыт в T-FLEX CAD.
Заменить сохранённой деталью. Флаг отвечает за сохранение связи между деталью и сборкой. Если связь сохраняется, то деталь можно обновлять в соответствии с последующими изменениями из сборки.
Для этого нужно выбрать Обновить в контекстном меню детали в файле сборки.
Выгруженная таким образом деталь является фрагментом, и все её изменения могут быть переданы в сборку.
Параметры сборочного документа. Когда опция включена, в деталь передаются все настройки из сборочного документа, которые установлены в команде ST: Параметры документа.
Внешние переменные. При включённой опции в деталь передаются все переменные из сборочного файла.
Геометрия сборочного документа. Опция используется для фрагментов, созданных в контексте сборки, или адаптивных фрагментов. Позволяет выгрузить изменения в геометрии, на основе которой был создан фрагмент в контексте сборки или адаптивный фрагмент.
Например, в сборку был добавлен адаптивный фрагмент. Если после добавления адаптивного фрагмента геометрия связанных с ним элементов изменилась, то эти изменения можно передать в деталь. Если флаг будет снят, то деталь будет создана на основе геометрии, существовавшей во время вставки адаптивного фрагмента.
Доработка из сборочного документа. Позволяет сразу перенести в деталь доработки, фрагмента или тела из сборки.
Например, в сборку был добавлен фрагмент, и в нём было сделано отверстие. Для этого отверстия была активирована опция доработка. Эту доработку можно выгрузить в файл детали вместе с фрагментом.
Смотри: Создание сборки из 3D фрагментов
