Navigation:  »No topics above this level« Деталировочные чертежи на основе фрагментов



Мы уже подчеркивали, что, если вы хотите одновременно со сборочным чертежом иметь полный набор чертежей деталей, лучше создавать сборочный чертеж, используя в качестве фрагментов готовые полные чертежи-детали. "Лишнее" изображение чертежей-деталей, то есть то, которое не требуется на сборочном чертеже, можно скрыть с помощью правильного задания уровней отдельных элементов.

Как, имея сборочный чертеж, рассчитанный на основе значений ключевых переменных, получить чертежи деталей с соответствующими значениями параметров? Для этого можно воспользоваться опцией <D> в команде EFRagment.



       <D>        Загрузить фрагмент в новое окно в качестве текущего чертежа.

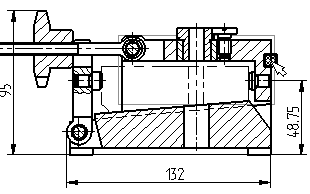

Допустим, мы хотим получить чертеж детали из нашего примера сборочного чертежа. Прежде всего необходимо выбрать фрагмент.

Затем воспользуемся опцией <D>. Система загрузит чертеж с теми значениями параметров, которые получились при пересчёте сборочного чертежа.

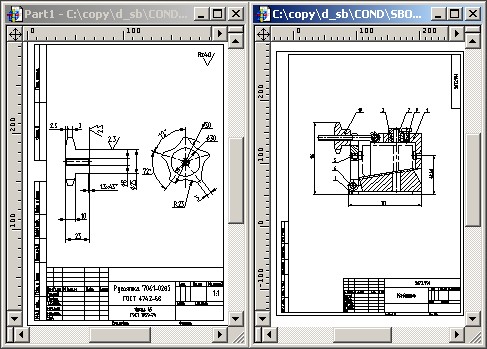

Система откроет новое окно и загрузит в него чертеж фрагмента. Вы можете одновременно иметь на экране и чертеж сборочного чертежа, и чертеж фрагмента.



Для этого воспользуйтесь, например, командой WHTile.

Вызов команды:



Если какие-то элементы оформления чертежа выглядят или располагаются не совсем так, как вам хочется, вы можете с помощью команд редактирования подправить любой элемент чертежа. Для того, чтобы отложить полученный результат, рекомендуется сохранить чертеж с другим именем.

Для этого воспользуйтесь командой SV.



Аналогичный действия можно проделать и с другими фрагментами сборочного чертежа.

Еще раз отметим, что если вы произведете какие-либо изменения на чертеже детали,то они отобразятся на сборочном чертеже сразу, как только вы перейдете в его окно или загрузите сборочный чертеж заново.



Смотри: Содержание , Специфика работы со сборочными чертежами, Создание сборочных чертежей
