Работа в режиме интеграции позволяет конструктору использовать для хранения файлов чертежей и 3D-моделей единое файловое хранилище T‑FLEX DOCs, а также организовать связь файлов со структурой изделия из справочника "Номенклатура и изделия". Это обеспечивает целостность и актуальность конструкторских данных.

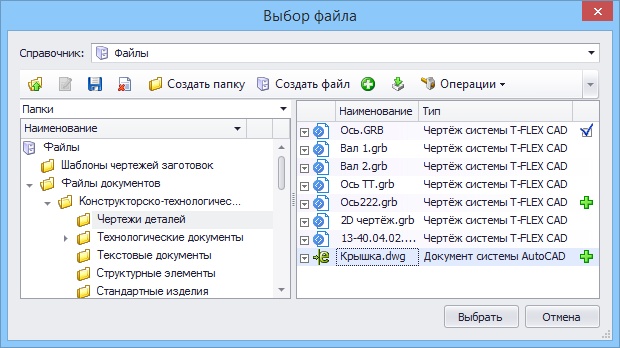

Для открытия файла, хранящегося в справочнике T‑FLEX DOCs "Файлы", пользователю необходимо перейти на вкладку данного справочника в главном окне T‑FLEX CAD, выбрать требуемый файл и сделать двойной щелчок левой кнопкой мыши. Файл будет открыт в рабочей области окна T‑FLEX CAD.

Созданный в T‑FLEX CAD файл чертежа или 3D-модели сохраняется в справочник T‑FLEX DOCs "Файлы" с помощью команды

Также в режиме интеграции в T‑FLEX CAD доступны функции экспорта в T‑FLEX DOCs и импорта из T‑FLEX DOCs файлов других поддерживаемых форматов, использующихся для хранения и обмена данными между T‑FLEX CAD и внешними приложениями.

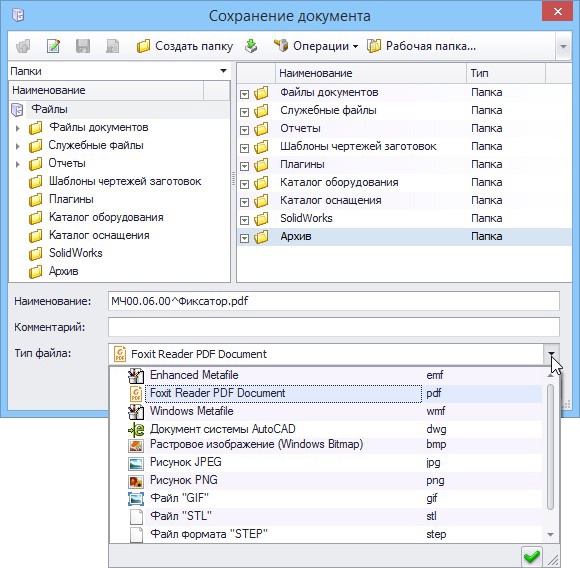

Экспорт осуществляется командой

Пользователю необходимо выбрать из справочника "Файлы" требуемый файл и указать формат для сохранения.

Для импорта служит команда

В открывшемся окне необходимо выбрать справочник и указать импортируемый файл.
