Элементы с одной точкой привязки |
|
Эти элементы наиболее просты в построении. Их ориентация на чертеже всегда постоянна. Создание таких элементов сводится к построению чертежа с соблюдением заданных пропорций (если требуется), нанесению изображения и заданию возможности изменять размер этого элемента на сборочном чертеже без использования внешних переменных.
На примере простейшего чертежа - чертежа точки соединения элементов электрических схем - рассмотрим, как это делается:
Как вы видите, построение элемента сводится к созданию точки привязки (напоминаем, точка привязки образуется на пересечении вертикальной и горизонтальной прямых с параметрами, соответственно, "x1" и"y1"), к созданию самого элемента и к заданию радиуса окружности, образующей элемент. Теоретически радиус должен иметь неизменное значение, но для удобства работы с чертежами, в которых будет использоваться этот элемент как фрагмент, нужно предусмотреть возможность изменения радиуса, то есть создать переменную:
Имя переменной может быть произвольным. Если в чертеже присутствуют другие элементы, которые должны пропорционально меняться с изменением размера всего элемента, то они также должны быть связаны с этой переменной (например, k / 2, k * 6 ).

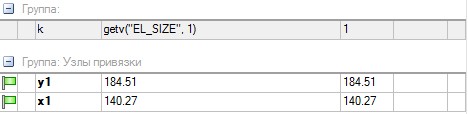

При формировании выражения для переменной "k" воспользуйтесь функцией getv:
"EL_SIZE"- это специальная переменная, в которой хранится некоторое значение. Имя этой переменной может быть любым, важно, чтобы для всех чертежей одной библиотеки это имя было одинаковым. Установить значение специальной переменной "EL_SIZE" можно с помощью другой функции setv в сборочном чертеже:
В нашем случае это значение равно значению переменной "a".
При изменении значения переменной "a", новое значение, например, 2 установится для специальной переменной "EL_SIZE". А это значит, что во всех чертежах, те переменные в формировании выражения для которых используется "EL_SIZE" как аргумент функции getv, примут значение 2.
В нашем примере это переменная "k". Изменение значения "k" приведет к пропорциональному изменению размеров всего элемента. На сборочном чертеже пропорционально изменится размер всех элементов, составляющих, например, сложнейшую электрическую схему.
