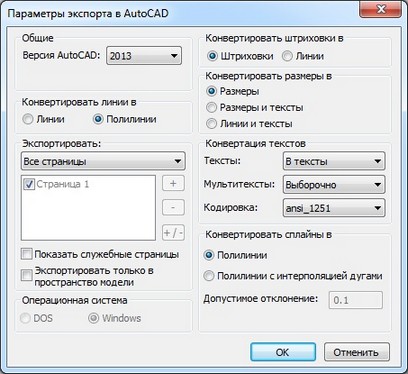

При экспорте 2D чертежа в один из форматов системы AutoCAD (DXF, DXB или DWG) необходимо указать следующие параметры:

Версия AutoCAD;



Конвертировать линии в, Конвертировать штриховки в. Данные параметры определяют, в какие элементы системы AutoCAD будут преобразованы линии и штриховки T-FLEX CAD;



Конвертировать размеры в. Для размеров T-FLEX CAD можно выбрать один из следующих вариантов экспорта:

●Размеры. В этом случае при конвертации размеров  производится перевод  параметров размера T-FLEX CAD в параметры размера AutoCAD. При этом возможны некоторые потери текстовой информации размера, не поддерживаемой AutoCAD (например, допусков, содержащих буквенное обозначение). При конвертации некоторых размеров, не поддерживаемых AutoCAD, могут также быть созданы дополнительные линии, надписи и тексты, не связанные с размером AutoCAD – для точного воспроизведения изображения размера T-FLEX CAD. Например, такое возможно при экспорте некоторых размеров с текстом на полке-выноске или на продолжении размерной линии.

●Размеры и тексты. При выборе данного варианта также создаются размеры AutoCAD (иногда с дополнительными линиями). Но текстовая информация получившихся размеров AutoCAD скрывается. Вместо неё вставляются объекты типа "Текст", отражающие вид размера T-FLEX CAD, но при этом не связанные с размером AutoCAD.

●Линии и тексты. В данном случае при конвертации размеры AutoCAD не создаются. Изображение размера T-FLEX CAD передаётся в виде линий и текстов.



Конвертация текстов. Группа параметров, определяющая способ экспорта текстов:

Тексты. Данный параметр определяет способ конвертации элементов типа "Строчный текст": в тексты или в линии AutoCAD;

Мультитексты. Параметр, определяющий способ конвертации текстов типа "Многострочный текст", "Параграф-текст", "Таблица". Из выпадающего списка можно выбрать три варианта:

В мультитексты. Тексты T-FLEX CAD указанных типов преобразуются в мультитексты  (mtext) AutoCAD. Нижние или верхние индексы, допуски, посадки, входящие в содержимое текста T-FLEX CAD, в AutoCAD не передаются. Содержимое таблиц T-FLEX CAD записывается в один столбец. Дроби, содержащиеся в тексте T-FLEX CAD, конвертируются корректно при условии, что они не имеют вложенных дробей;

В тексты и линии. Тексты T-FLEX CAD экспортируются в виде обычных текстов и линий AutoCAD;

Выборочно. При конвертации производится проверка текста T-FLEX CAD на наличие таблиц, дробей, индексов, допусков, шероховатостей и т.п. Если какой-либо из этих объектов присутствует, то данный текст экспортируется в виде обычных текстов и линий AutoCAD. В противном случае текст преобразуется в мультитекст AutoCAD.



Кодировка. Данный параметр позволяет выбрать требуемую кодировку текста. По умолчанию установлена кодировка, соответствующая языку, используемому в T-FLEX CAD. При экспорте файла, содержащего символы языка, отличного от языка T-FLEX CAD, может потребоваться изменить кодировку.

Помимо вышеописанных параметров, можно также выбрать, какие страницы исходного чертежа T-FLEX CAD необходимо экспортировать в документ AutoCAD (группа "Страницы"). Выбор страниц осуществляется так же, как и при печати документа.

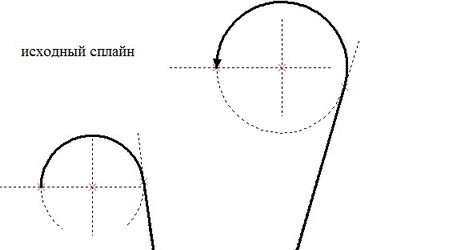

Конвертировать сплайны - параметр управляющий переносом линий изображения-сплайнов из GRB файла в файл AutoCad

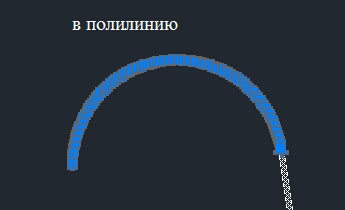

●в полилинии - сплайн создаётся как полилиния с разбиением на сегменты

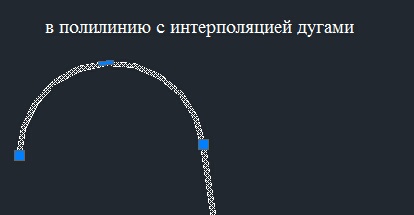

●в полилинии с интерполяцией дугами - участки сплайна заменяются дугами, там, где это возможно.

Допустимое отклонение - параметр задаёт допустимое отклонение положения точек полилинии от исходного сплайна.



Выбранные страницы. Будут экспортироваться только страницы, выбранные в списке ниже. Выбор страниц осуществляется так же, как и при печати документа.

Экспортировать только в пространство модели. При установленном параметре экспорт выполняется на закладку “Model”, но в файле не создаются страницы (Layouts).



Если в экспортируемом чертеже использованы shx-шрифты, отсутствующие в AutoCAD, можно добавить их в AutoCAD, скопировав эти шрифты в его рабочую директорию.

В более ранних версиях T-FLEX CAD (8.0 и ниже) для обмена данными с форматами AutoCAD использовался другой механизм экспорта/импорта. Старый механизм не поддерживал формат файлов AutoCAD 2004/2005 и двоичный формат *.DXB. При экспорте чертежа T-FLEX CAD в AutoCAD не было возможности выбрать страницы чертежа, которые необходимо экспортировать. Кроме того, используемый в старом механизме способ конвертации элементов T-FLEX CAD в элементы AutoCAD не всегда позволял добиться правильной передачи всех элементов чертежа. Однако старый механизм обмена данными имел свои полезные возможности. Например, он позволял выбрать при экспорте тип операционной системы (для обмена данными со старыми версиями AutoCAD), а также способ конвертации текстов.

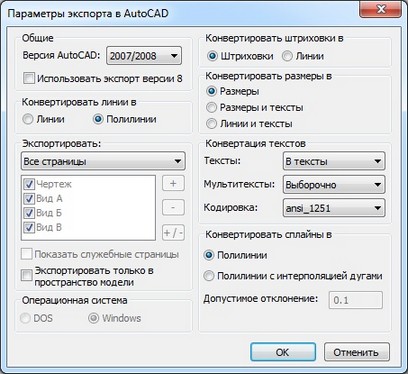

Для использования при экспорте старого механизма обмена данными с форматами AutoCAD необходимо включить дополнительный флажок "Использовать экспорт версии 8" (доступен только в T-FLEX CAD x32). При включении флажка активизируются параметры, относящиеся к старому механизму, и становятся недоступными параметры, присущие только основному механизму экспорта T-FLEX CAD.

Флаг "Использовать экспорт версии 8" не доступен при работе в х64 версии системы.

Ниже описаны параметры, относящиеся только к старому механизму экспорта:

Конвертировать размеры в. Конвертация размеров T-FLEX CAD в элементы AutoCAD в старом механизме происходит иначе, чем в основном механизме. Доступны следующие варианты:

●Размеры. При экспорте размера создаётся блок AutoCAD, в который заносятся относящиеся к размеру линии и тексты. Этот блок "пристыковывается" к размеру AutoCAD. Недостатком такого подхода является то, что при регенерации в AutoCAD внешний вид размера может существенно измениться.

●Линии и тексты. При выборе данного способа размеры AutoCAD не создаются, а вся информация размера T-FLEX CAD передаётся в виде линий и текстов.



Конвертация текстов\Тексты. Данный параметр определяет, в какие элементы AutoCAD будут преобразованы тексты T-FLEX CAD:

●В тексты. Тексты исходного чертежа преобразуются в тексты AutoCAD. Параметр "Кодировка" позволяет выбрать требуемую кодировку текста;

●В линии. Тексты исходного чертежа T-FLEX CAD превращаются в набор линий.



Операционная система. Параметр позволяет выбрать тип операционной системы: DOS или Windows. По умолчанию установлено Windows, но если файл экспортируется в одну из старых версий AutoCAD, работающих под DOS, положение переключателя следует изменить.

При использовании старого механизма обмена данными невозможно выбрать версию AutoCAD выше, чем 2000.
