Основным способом создания чертежей в T-FLEX является использование узлов, которые являются точками пересечения конструкционных линий.
Однако в системе также есть возможность создания изображения на основе так называемых "свободных" узлов. Эти узлы не являются точками пересечения линий, а просто располагаются на чертеже. Они отображаются на чертеже квадратом.
Для создания таких узлов необходимо в команде Node с помощью опции - включить режим "свободного" рисования.
После этого укажите курсором нужную точку на чертеже и нажмите . Узел проставится на чертеже в точке расположения курсора. Если вы хотите задать точное положение узла на чертеже, используйте опцию <A>. Также вам может быть полезным использование сетки, установки которой вы можете задать в команде QGrid - Сетка
Сетка позволит вам более точно определять положение создаваемого узла. При этом в окне координат будут выдаваться точные координаты курсора.
Свободные узлы можно равноправно с обычными "связанными" узлами использовать и для создания других элементов построения, и для создания изображения.

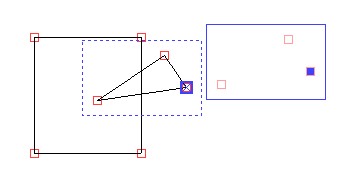

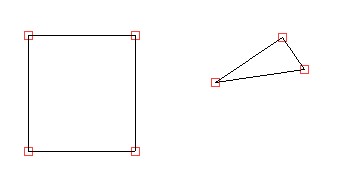

Особенностью "свободных" узлов является возможность независимого перемещения такого узла или группы узлов, а соответственно и всех элементов, связанных с ними, в команде ENode.
Для "связанных" узлов такое невозможно. Они могут перемещаться только при изменении положения конструкционных линий, на основе которых они были созданы.
Для узлов не связанных с линиями построения (например, для узлов, построенных в точках сочленения линий изображения, созданных с помощью команды "Sketch", поднятых с фрагмента) существует возможность преобразования в "свободный" узел (команда "ENode", опция (<F>)). Данная опция позволяет разорвать связь узла с исходными элементами и преобразовать его в "свободный" узел, положение которого не изменяется при перемещении исходных элементов.
"Полусвязаные" узлы создаются в том же режиме, что и "свободные" узлы на любой линии построения (кроме прямой). Положение такого узла на выбранной линии построения определяется параметром "Коэффициент" (значение от 0 до 1). При изменении положения линией построения положение узла также будет изменено.
Необходимо отметить, что для параметрических чертежей не рекомендуется использовать "свободные" и "полусвязанные" узлы. Созданные на их основе чертежи будут аналогичны чертежам, создаваемым в других CAD-системах и не будут обладать преимуществами чертежей с параметрическими геометрическими связями.
Смотри: Узлы, Типы узлов, Node
