Вызов команды:



Группа – именованное логическое объединение нескольких элементов, созданное по произвольным правилам. Группирование позволяет работать с разнородными элементами, как с единым целым: выбирать, перемещать/копировать как единый объект, задавать общие свойства и т.д. Группирование позволяет упорядочить структуру чертежа (3D модели) и исключить нежелательное редактирование отдельных его элементов.

Объединять в группы можно как 2D, так и 3D элементы.



Общие принципы работы с группами

Группы элементов в документах T-FLEX CAD могут создаваться двумя способами:

●Вручную пользователем с помощью команды “EU: Редактировать группы элементов”;

●Автоматически системой при выполнении различных действий, например, при раскрытии 2D копий, 2D фрагментов, чертёжных видов, разрушении 2D проекций. Этот способ создания групп будет подробно описан в разделе “Автоматическое создание групп”.

Каждая группа в документе обладает уникальным именем. Группам, создаваемым пользователем, по умолчанию присваиваются имена типа “Группа_0”, “Группа_1” и т.д. В команде создания/редактирования групп это имя можно изменить на более информативное.

Любой объект чертежа или 3D модели может входить только в одну группу. Причём в одной группе можно объединять и 2D, и 3D элементы. Саму группу можно включить в другую группу, тем самым создавая иерархию групп любой сложности.

С объектами, объединёнными в группу, система будет работать как с единым целым. При подведении курсора мыши на экране к элементу, входящему в какую-либо группу, на экране подсвечивается вся группа целиком. При выборе элемента, входящего в группу, автоматически выбираются все элементы группы.

При необходимости можно выбрать любой элемент группы отдельно. Для этого используется с нажатой клавишей <Alt>. Выбранному таким образом элементу группы можно изменить свойства и даже геометрические параметры.

Состав групп можно редактировать, добавляя в них новые элементы или удаляя уже входящие. Элементы, удалённые из состава группы, остаются на чертеже или в 3D модели и с ними вновь можно работать как с независимыми объектами.



Команда для работы с группами

Для создания и удаления групп, редактирования их состава предназначена команда “EU: Редактировать группы элементов”:





Опция позволяет создать новую группу. Опция – разгруппировать уже существующую группу, т.е сделать все входящие в неё элементы независимыми объектами. Сама группа при этом удаляется.

Опция служит для задания нового имени группы.

Опция позволяет изменить состав (т.е. добавить или удалить элементы) выбранной группы.



Группирование (создание новой группы)

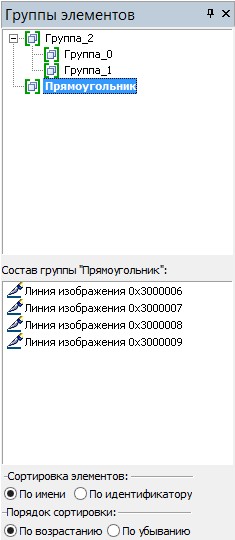

После вызова опции команда перейдёт в режим создания новой группы. В окне свойств команды, в списке групп, появится новая группа со стандартным именем “Группа_№”. При входе в режим редактирования в заголовке списка элементов отобразится имя новой группы. Сам список элементов останется пустым.

Новая группа всегда создаётся на верхнем уровне структуры групп (в корне дерева групп).

В автоменю команды станут доступны следующие опции:

По умолчанию в автоменю будет активна опция , т.е. включен режим добавления элементов в создаваемую группу. Элементы можно выбирать, указывая их в окне чертежа или 3D модели, а также в дереве 3D модели (для 3D элементов). Выбранные элементы будут отображаться в списке элементов группы в окне свойств команды.

Обратите внимание, что при выборе элементов действуют фильтры в системной панели.

Для исправления ошибочного выбора можно использовать режим удаления элементов (опция ). Элементы, указанные в данном режиме, исключаются из списка выбранных. Выбирать можно только элементы, уже включенные в редактируемую группу. При выборе также учитывается состояние фильтров селектора.

Изменить имя группы можно и вне режима создания/редактирования, с помощью аналогичной опции в основном меню команды.

Завершить создание группы можно с помощью опции (в автоменю или в окне свойств). После нажатия команда возвращается в основной режим работы.



Разгруппирование и редактирование группы

Для редактирования уже существующей группы необходимо выбрать нужную группу в списке групп и вызвать опцию . Работа в этом режиме осуществляется точно так же, как и в режиме создания группы.



Работа с группами с помощью контекстного меню

Все режимы работы команды “EU: Редактировать группы элементов” доступны прямо в контекстном меню при выборе элементов вне команды.

Команды для работы с группами объединены в подменю “Группы”. В зависимости от набора элементов, для которого вызвано контекстное меню, оно может содержать следующие команды:

●Сгруппировать…. Запускается команду редактирования групп в режиме создания новой группы;

●Разгруппировать. Осуществляет разгруппирование (удаление) выбранной группы/групп;

●Редактировать группы… (доступна при выборе только одной группы). Запускается команду редактирования групп в режиме редактирования состава выбранной группы.



Автоматическое создание групп

Автоматическое формирование групп предлагается системой в следующих случаях:

●при создании сложных элементов эскиза (многоугольники, прямоугольники …). Возможность создания группы управляется соответствующим флажком в окне свойств данного режима создания эскиза;

●при создании 2D массива, если в качестве одного из исходных объектов массива выбрана группа. В этом случае по умолчанию создаётся новая группа, включающая в себя элементы-копии массива, полученные на основе элементов исходной группы. Если для копирования были выбраны две группы, то итоге создаются ещё две группы, и т.д.;

●при раскрытии фрагментов, проекций, чертёжных видов, копий и массивов. В этом случае система выдаёт дополнительное окно-предупреждение с предложением объединить получающиеся элементы в группу. Группа создаётся в случае положительного ответа пользователя.

При раскрытии 2D массива количество создаваемых групп зависит от применяемой команды – “Разрушить” или “Разрушить с сохранением связей”. В первом случае создаётся одна группа, включающая все элементы, входившие в массив. Во втором случае элементы каждой копии массива объединяются в отдельную группу. То есть в результате получается столько групп, сколько было копий в массиве.

Если элементы раскрываемого массива/копии уже были объединены в группы (например, при создании массива), то эти группы удаляются и создаются новые.
