Параметры штриховки. Метод заполнения "Штриховка"

Первая штриховка.

Угол штриховки. Числовое значения, задающее угол наклона линий штриховки в градусах к оси X.

Шаг штриховки. Числовое значения, задающее расстояние между линиями штриховки. Если параметр "Шаг" установлен в 0, то штриховка не рисуется.

Вторая штриховка.

Если данная опция не отмечена, то последующие две опции недоступны для редактирования. В противном случае ими задается вид второй штриховки.

Вторая штриховка.

Угол штриховки.

Шаг штриховки.

Смысл этих параметров аналогичен вышесказанному.

Толщина линии. Определяет толщину линии, используемой для штриховки.

Круговая. При включении этого флага штриховка заполняет контур концентрическими окружностями с указанными параметрами (шаг, цвет, толщина линии и т.д.). В случае, если точка привязки штриховки не выбрана, то положение центра задаёт точка штриховки, наиболее удалённая в направлении угла штриховки. Т.е. при штриховке прямоугольника под углом 45 градусов центр окружностей будет находиться в левом нижнем углу. В случае, если задана точка привязки штриховки, то центр будет находиться в этой точке.

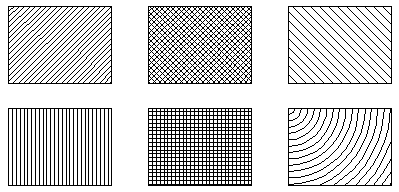

Примеры нанесения штриховки:

hatch_4

Невидимые линии. Используется для того, чтобы в дальнейшем при сборке сложного чертежа из деталей вы могли бы скрыть те линии чертежа детали(фрагмента), которые по логике должны быть не видны на сборочном чертеже. Любые элементы, имеющие более низкий приоритет, будут скрыты штриховкой, которую вы зададите в этой команде для чертежа-фрагмента, участвующего в сборочном чертеже.

Профиль. Определяет то, что ваш профиль будет использован для генерации профиль-файла в команде PRofile. Это необходимо при выводе геометрической информации о контуре детали для последующей обработки.

Уровень.

Слой.

Приоритет.

Цвет. Определяет цвет штриховки,выбирается из меню.
