Параметры штриховки. Метод заполнения "По образцу"

Контур заполняется штриховкой, тип которой соответствует одному из образцов, поддерживаемых системой.

Тип. Задается выбором из меню.

hatch_par_s1

Образцы штриховок в T-FLEX CAD могут быть двух видов:

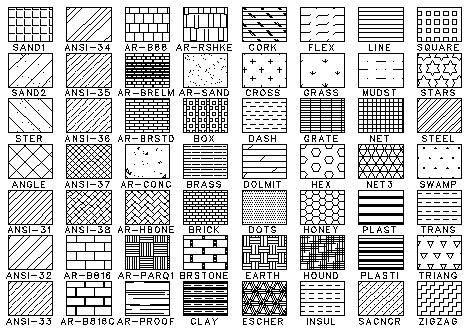

1. Структура штриховки может быть описана в файле "TCAD.PAT" (по умолчанию в этом файле содержится набор различных штриховок, в том числе и соответствующих требованиям ГОСТ). Формат файла совпадает с аналогичными файлами описания системы AutoCAD. Поэтому, если вам не хватает каких-либо типов, то можно либо создать их самостоятельно, либо прямо взять из системы AutoCAD, если она установлена на вашем компьютере. Имя файла .PAT задается в команде SO , закладка "Файлы".

hatch_6

2. Штриховки по образцу могут быть созданы на основе изображения, которое находится в файле формата GRB. Файлы, использующиеся в качестве образцов штриховки, должны находиться в папке Program\HatchPatterns. Кроме того, узлы, задающие начальную точку образца и направления штриховки, должны быть специальным образом поименованы. Начальный узел именуется именем "Center", узел, задающий первое направление штриховки, имеет имя "StepX", задающий второе направление – "StepY". Узлы, задающие направления, являются необязательными. В случае если они не заданы, образец в данном направлении рисуется только один раз. Если в папку HatchPatterns добавляется новый файл с образцом штриховки, то он появится в списке только после перезапуска системы.

h_ex

Размер. Определяет масштабный коэффициент штриховки по образцу. Ниже вы видите пример одной и той же штриховки с разными значениями параметра "Размер". При задании слишком маленького масштабного коэффициента штриховка может выглядеть как сплошная заливка.

hatch_7

Угол. Задает угол наклона штриховки.

Толщина линий. Задает толщину линий, используемых при прорисовке штриховки по образцу.

Невидимые линии. Используется для того, чтобы в дальнейшем при сборке сложного чертежа из деталей вы могли бы скрыть те линии чертежа детали (фрагмента), которые по логике должны быть не видны на сборочном чертеже. Любые элементы, имеющие более низкий приоритет, будут скрыты штриховкой, которую вы зададите в этой команде для чертежа-фрагмента, участвующего в сборочном чертеже.

Профиль. Определяет то, что ваш профиль будет использован для генерации профиль-файла в команде PRofile. Это необходимо при выводе геометрической информации о контуре детали для последующей обработки.

Уровень.

Слой.

Приоритет.

Цвет.Определяет цвет штриховки,выбирается из меню.

Смотри: Параметры штриховки, Штриховки, Hatch
