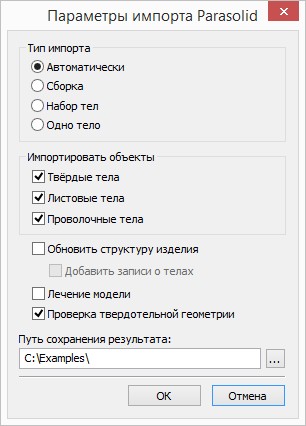

При импорте файлов в формате Parasolid необходимо выбрать режим импорта 3D модели: Сборка, Набор тел, Одно тело.

Выбор режима актуален только при импорте многотельных моделей или сборок. Если исходная модель Parasolid представляет собой одно тело, то результат применения всех режимов одинаков.



В режиме Сборка модель будет импортироваться с созданием структуры сборки. Для хранения фрагментов и самой сборки на диске создаются новые документы, содержащие элементы сборки. После окончания импорта в окне T-FLEX CAD будет открыт созданный файл сборки.



В режиме импорта Набор тел модель будет импортирована как набор независимых внешних моделей, соответствующих отдельным деталям сборки. Импортированная модель добавляется в текущий документ T-FLEX CAD.



В режиме Одно тело результатом импорта будет одно тело, которое вставляется в текущий документ T‑FLEX CAD. Результат аналогичен результату использования команды 3MO: Внешняя модель.



В группе Импортировать объекты можно выбрать объекты, которые будут импортированы в документ: Твёрдые тела, Листовые тела и Проволочные тела.

Обновить структуру изделия. Опция управляет созданием структуры изделия на основе данных в файле Parasolid: Наименования (Имени продукта) и Обозначения (ID продукта). Опцию следует использовать, только если в импортируемом файле есть данные для структуры изделия.

Добавить записи о телах. Если опция активна, то при импорте в структуру изделия будут добавлены записи о телах.

Лечение модели. При обнаружении проблем с импортируемой геометрией система постарается их исправить.

Проверка твердотельной геометрии. Если опция активна, то при импорте будет проверена корректность импортируемой геометрии, и будут выведены сообщения в окне диагностики при обнаружении ошибок.

В поле Путь сохранения результата можно задать папку, в которую будут записаны создаваемые детали и документы сборки.
