В системе T-FLEX CAD 3D предусмотрена возможность настройки имён 3D элементов и 3D операций. Имена операций хранятся в специальном настроечном файле "opernames.ini", расположенном в папке "Program". В этом файле записаны названия 3D элементов, создаваемые системой по умолчанию. Имя 3D элемента (операции) отображается в его параметрах и формируется следующим образом: "название_номер" (номером является число равное количеству существующих в модели элементов данного типа на момент его создания). Например: "3D узел_1", "Выталкивание_0" и т.п.

Например, для того чтобы в вместо «Extrusion_№» получать «Выталкивание_№» нужно в файле «opernames.ini» записать «Extrusion = "Выталкивание"». При необходимости вы можете изменить содержимое этого файла, задав собственные названия 3D элементов.

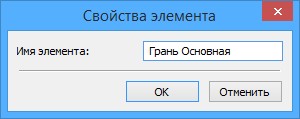

При желании можно задать или изменить имя элемента. В контекстном меню  геометрического элемента (к геометрическим элементам относятся вершины, рёбра, циклы, грани, тел, 3D профилей и 3D путей) доступна команда «Свойства…».

Именованные элементы можно в дальнейшем использовать для выполнения измерения, поиска исходных элементов при создании операций по имени (например, операции «Сглаживание»). Поиск может выполняться при помощи команды «Найти…» или панели «Поиск», размещённой на главной панели «Редактирование». Именованные элементы доступны для получения информации о зависимостях в диалоге «Информация», для них доступна функция «Удалить» с удалением зависимых объектов. Именованные элементы, при последующем создании на их основе новых операций, сохраняют свои имена. В случае если именованный геометрический элемент находится на видимом теле, он помечается в 3D окне при его выборе в дереве модели.
