Структура изделия, отчеты, спецификация > Создание групповой спецификации

Для создания групповых спецификаций необходимо выполнить следующую последовательность действий:

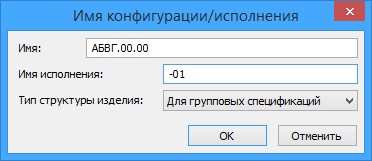

1. Создайте исполнения в файле сборки при помощи опции в команде "Параметры/Конфигурации и исполнения". При создании нового исполнения необходимо задать Имя и выбрать Тип структуры изделия "Для групповых спецификаций" в появившемся окне:

После сохранения исполнения в документе автоматически будет создана одноимённая структура изделия.

Обратите внимание, что создание исполнений недоступно пока текущий документ не сохранён.

При необходимости можно указать литеру исполнения непосредственно в списке исполнений.

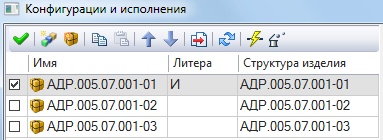

2. Выберите базовое исполнение отметив его флагом в списке исполнений. Если базовое исполнение не указано, то им считается первое исполнение в списке.

clip7394

3. В окне "Структура изделия" выберите базовое исполнение. Включите режим "Применить представление структуры изделия". После этого станет доступным выбор представлений структуры изделия. Укажите нужный Вам вариант. В окне отобразится набор данных, которые будут выведены в отчёт.

При необходимости содержимое можно редактировать.

4. Вызовите команду "Создать отчёт по структуре изделия". В окне появится шаблон отчёта, соответствующий выбранному в окне структуры изделия представлению.

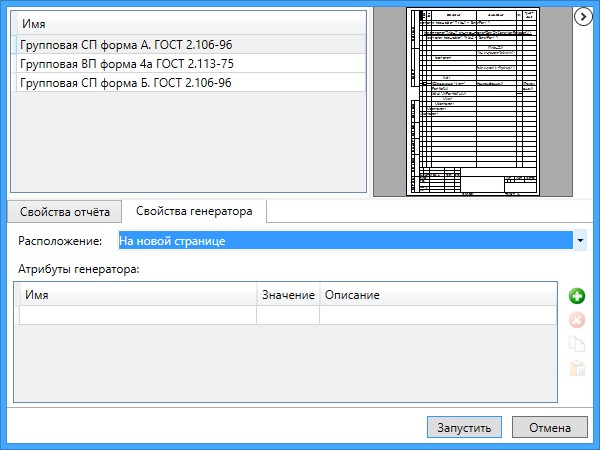

5. На закладке "Свойства генератора" выберите расположение создаваемого отчёта - в новом документе, на новой странице или на существующей странице. Отчет будет создан при нажатии кнопки "Запустить".
