Сохранение структуры изделия в DOCs |
|

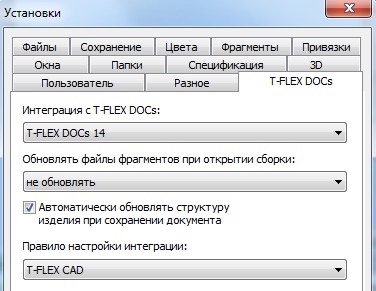

Команда "Сохранить структуру изделия в T-FLEX DOCs" доступна в текстовом меню "Файл" при включенной интеграции с T-FLEX DOCs. Правила интеграции настраиваются в команде "Настройка|Установки", закладка "T-FLEX DOCs".
Сохранение структуры изделия в DOCs производится на основе содержимого окна Структура изделия. Экспортируются только те записи, которые отображаются в этом окне.
При сохранении структуры изделия в DOCs поддерживается только один корневой элемент.

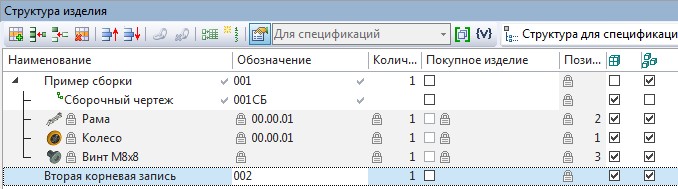

Рассмотрим простой пример. На картинке ниже пример структуры изделия сброчной единицы.

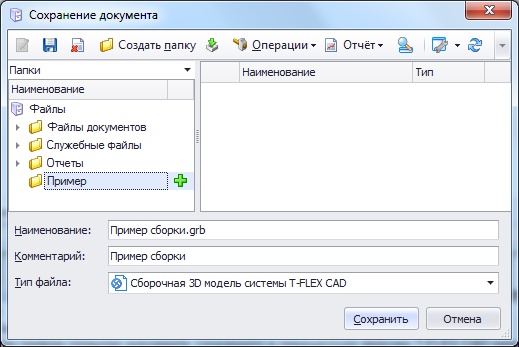

После вызова команды "Сохранить структуру изделия в T-FLEX DOCs" появляется окно, в котором необходимо выбрать папку для сохранения документа и нажать кнопку "Сохранить".

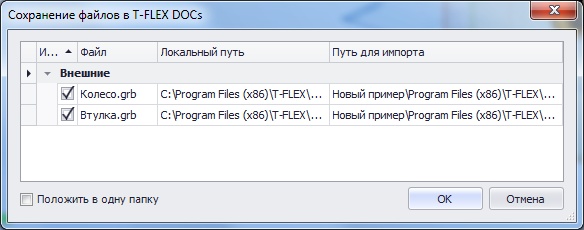

После этого появляется окно со списком сохраняемых файлов.

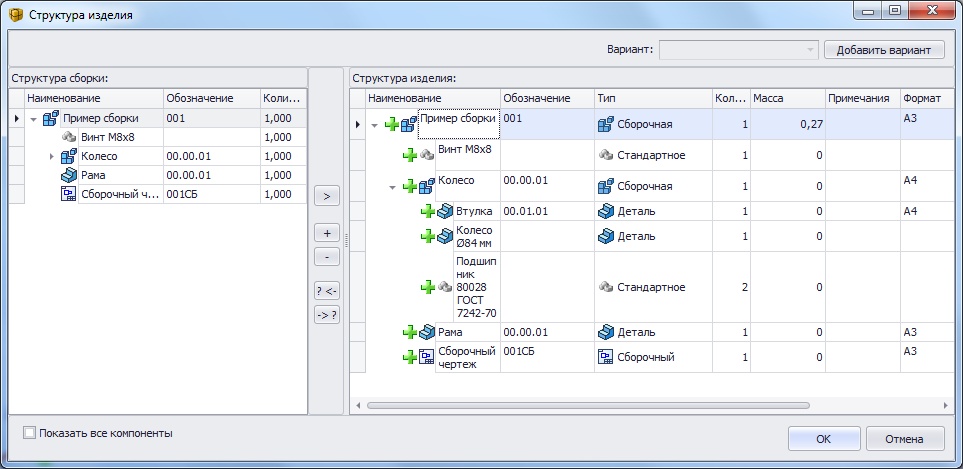

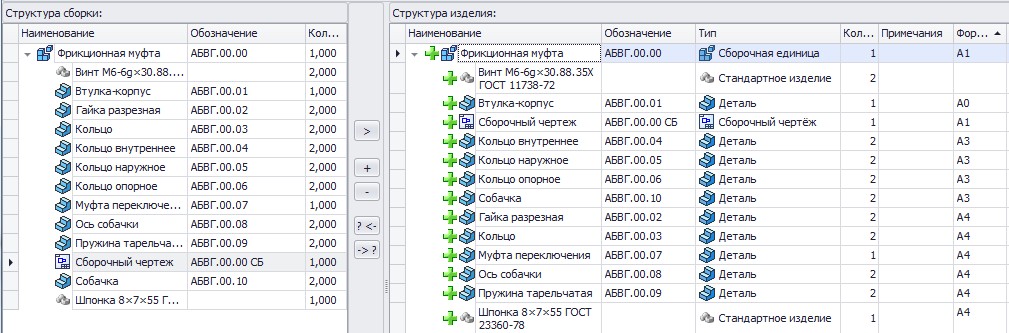

После нажатия ОК на экран выводится окно "Структура изделия". В левой части отображается структура сборки, в правой - структура изделия DOCs. Обратите внимание, что запись "Вторая корневая запись" в DOCs не передаётся. После нажатия кнопки ОК сохранение будет завершено. Более подробное описание работы с этим окном смотрите в документации по T-FLEX DOCs.
Перенос сборок, созданных в предыдущих версиях, T-FLEX CAD
При первом открытии документа, созданного в предыдущих версиях T-FLEX CAD происходит конвертация данных для спецификации и содержимого спецификаций в структуру изделия. Запись, соответствующая самой сборке, и записи фрагментов появятся в структуре изделия в том случае, если у них были заполнены данные для спецификации, а так же в свойствах фрагментов выбран режим включения в спецификацию, отличный от «Не включать».
При конвертировании спецификации в структуру изделия получается линейный список. Для правильной передачи структуры изделия в DOCs необходимо создать иерархию. Это можно сделать как в ручную (Drag’n’Drop), так и автоматически.

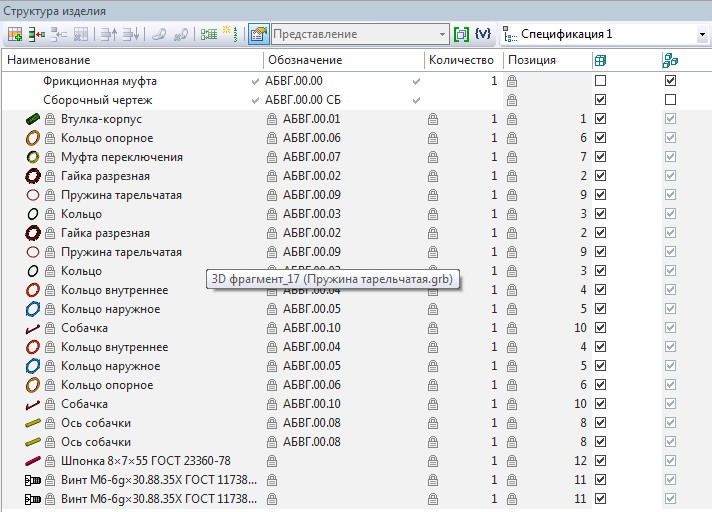

1. Открыть файл. Так выглядит структура изделия после открытия файла.

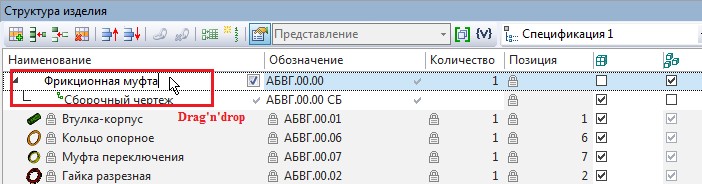

2. Перетащить запись "Сборочный чертёж" внутрь записи, у которой установлен флаг "Включать при вставке в сборку". В данном случае это запись с текстом"Фрикционная муфта".

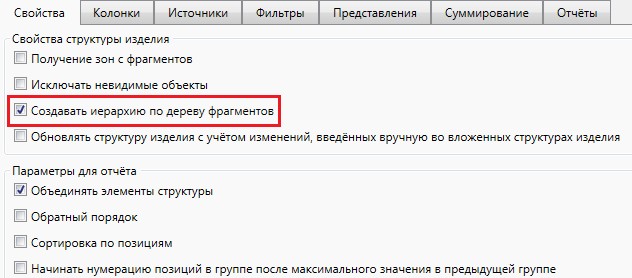

3. Проверить, что в свойствах структуры изделия установлен флаг "Создавать иерархию по дереву фрагментов".
4. Выполнить обновление структуры изделия.

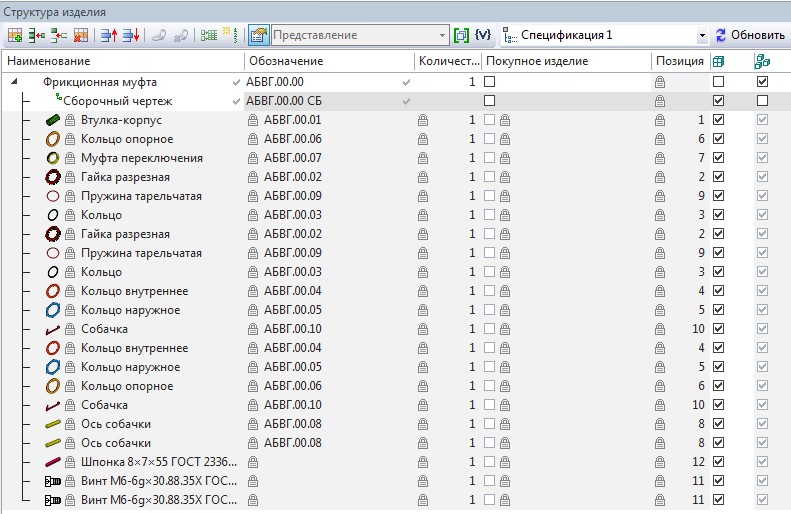

В результате получится следующая структура:
В DOCs данная сборка сохранится следующим образом:
