Navigation:  »No topics above this level« Параметры "Преобразование"

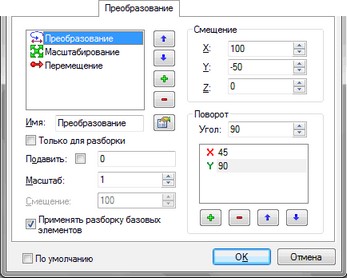

На данной закладке задаются параметры, позволяющие изменить положение операции (3D элемента построения) относительно её исходного положения. Положение объекта может быть задано набором преобразований, каждое из которых будет обладать параметрами, соответствующими его типу. Редактировать или создавать новые преобразования можно либо на закладке "Преобразование" параметров объекта, либо при помощи команды "3EG  - Преобразование" (во втором случае все поля данной закладки отображаются в окне "Свойства").  Список преобразований отображается в окне, расположенном в левом верхнем углу. В остальных полях содержатся значения параметров текущего (выбранного в списке) преобразования. При создании тела (элемента построения) по умолчанию создаётся одно преобразование "Перемещение-поворот" с нулевыми значениями параметров. Исключение составляют 3D фрагменты, особенности преобразований которых будут рассмотрены ниже.



Новое преобразование

Для создания нового преобразования нажмите графическую кнопку , расположенную рядом со списком преобразований. В появившемся окне можно задать имя (по умолчанию создаются имена "Преобразование_1", "Преобразование_2" и т.д.) и тип преобразования.



Существуют следующие типы преобразований:

- Перемещение-поворот. Преобразование может содержать: набор смещений по осям X, Y, Z; последовательность поворотов вокруг осей X, Y, Z; масштаб(общий или заданный для каждой из осей). Углы поворотов откладываются против часовой стрелки, если смотреть со стороны стрелки оси. Если одновременно заданы смещения и повороты, то первыми выполняются повороты, а затем смещения. В команде "3EG" для данного типа преобразованияможно указать систему координат преобразования, относительно которой будет выполняться перемещение-поворот. По умолчанию используется глобальная система координат документа.

- Поворот вокруг оси. Преобразование задаётся значением угла поворота. По умолчанию преобразование задаётся относительно оси X системы координат документа. В команде "3EG" для данного типа преобразования можно указать произвольную ось, задав направление или две точки.

- Перемещение вдоль вектора. Преобразование задаётся значением перемещения по оси. По умолчанию преобразование задаётся относительно оси X системы координат документа. В команде "3EG" для данного типа преобразования можно указать произвольную ось, задав направление или две точки.

- Масштабирование относительно точки. По умолчанию преобразование выполняется относительно системы координат, получаемой из глобальной системы координат документа при помощи уже существующих в свойствах объекта преобразований. В команде "3EG" для данного типа преобразования можно указать

- систему координат

- ось (направление или две точки)

- точку (центр масштабирования)

Преобразование задаётся значением масштаба. Если задана ось, то масштабирование ведётся только вдоль указанного направления (задание неоднородного масштаба невозможно).

- Симметрия. Преобразование задаётся теми же параметрами, что и перемещение-поворот (т.е. сначала объект изменяет положение в соответствии с плоскостью симметрии, а затем в соответствии с параметрами перемещений и поворотов). В команде "3EG" для данного типа преобразования можно указать плоскость симметрии. По умолчанию используется плоскость XY глобальной системы координат.



Параметры, общие для всех преобразований

Подавить. С помощью данного параметра преобразование может быть временно исключено из расчета положения объекта. В качестве значения данного параметра можно использовать вещественную переменную. Преобразование будет подавлено, если значение переменной неравно нулю.

Только для разборки. Установленный флаг означает, что преобразование будет учитываться только в состоянии разборки (команда "3VX" - Разборка).

Применять разборку базовых элементов. Если флаг установлен, то все преобразования разборки (см. предыдущий параметр), заданные для родительских элементов текущей операции,  будут влиять на её положение, если нет, то положение объекта в состоянии разборки будет зависеть только от собственных преобразований.



Дополнительные свойства

Использовать неоднородный масштаб (доступен только для преобразований типа перемещение-поворот и масштабирование). Если флаг установлен, то можно задать значения масштаба, которыебудут применяться в направлении каждой из осей системы координат.

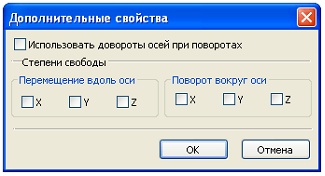

По умолчанию каждый поворот осуществляется вокруг исходной системы координат, оси которой своего направления не меняют. Но иногда бывает необходимо, чтобы система координат тоже поворачивалась. Чтобы включить такой режим нужно в окне «Дополнительные свойства» установить флажок «Использовать довороты осей при поворотах».



Исходная система координат (кнопка доступна только для преобразований типа перемещение-поворот и масштабирование). Если система координат преобразования не задана явно, то используется система координат, определённая по умолчанию (это зависит от типа преобразования). Для данного параметра по умолчанию установлено значение "ЛСК объекта или в центре охватывающего параллелепипеда". ЛСК объекта (точка привязки) используется только для 3D фрагментов и деталей. Для тел, полученным операцией "Копия", система координат преобразования совпадает с целевой системой координат операции. Для тел, полученных операцией "Симметрия", система координат расположена в нулевой точке плоскости симметрии.

Центр охватывающего параллелепипеда. Система координат будет ориентирована также как глобальная система координат, но расположена в центре охватывающего параллелепипеда.

Система координат документа - используется глобальная система координат.



Группа параметров "Перемещение" задаёт значения смещений по осям X, Y, Z. Значения параметров могут быть заданы с помощью манипуляторов. При указании курсором на одну из осей системы координат преобразования эта ось подсветится. После этого перемещение мыши с нажатой левой кнопкой будет задавать смещение вдоль этой оси, а текущее значение смещение отобразится в соответствующем поле в окне "Свойства" и в статусной строке. Возможно перемещение объекта в плоскости, заданной двумя осями системы координат преобразования. Для этого необходимо подвести курсор к манипулятору таким образом, чтобы подсветились две оси одновременно, и перемещать мышь с нажатой левой кнопкой.

Группа параметров "Поворот" задаёт значения углов поворота относительно осей X, Y, Z. Значения параметров могут быть заданы с помощью манипуляторов или в окне "Свойства".

Добавление нового перемещения или поворота производится при помощи кнопки "+", удаление - "-", перемещение по списку - кнопками со стрелками.

Масштаб. Параметр задаёт значение масштаба текущего преобразования.



Для 3D фрагментов и деталей  система создаёт преобразования следующих типов:



При вставке 3D фрагмента у него обычно создаётся два преобразования: «Привязка по ЛСК фрагмента» и «Преобразование разборки исходной ЛСК».

«Привязка по ЛСК фрагмента» является преобразованием, осуществляемым для совмещения исходной и целевой системы координат 3D фрагмента.

В связи с наличием механизма сопряжений (команда «3CT: Создать сопряжение»),в дополнительных свойствах преобразования (кнопка ) есть возможность указать степени свободы. Информация о степенях свободы 3D фрагмента используется при перемещении элементов сопряжения (более подробную информацию по использованию степеней свободы смотрите в команде "3CM").



Если при вставке 3D фрагмента в качестве исходной системы координат используется заранее созданная в 3D фрагменте ЛСК, параметры степеней свободы наследуются с этой ЛСК. В этом случае, для удобства работы параметры степеней свободы преобразования дублированы на закладку «Степени свободы» 3D фрагмента.

«Преобразование разборки исходной ЛСК» – это преобразование разборки, параметры которого наследуются с исходной системы координат 3D фрагмента.



Преобразование сопряжения

Данный тип преобразования автоматически создаётся при создании сопряжений. Преобразования этого типа можно изменять только, воздействуя на объект через команды работы с сопряжениями.

Преобразования сопряжения преобладают над всеми остальными видами преобразований (подавляют другие виды).



Удаление преобразования выполняется при помощи кнопки "-", расположенной рядом со списком преобразований. Чтобы изменить положение преобразования в списке можно использовать кнопки со стрелками. Порядок преобразований в списке определяет последовательность, в которой эти преобразования применяются к объекту.



Смотри: 3EG
