Проверка изменений модели |

|
Проверка изменений модели |
|
Вызов команды:
Пиктограмма |
Лента |
|---|---|
|
Измерение → Анализ геометрии → Проверка изменений модели |
Клавиатура |
Текстовое меню |
<QA> |
Сервис > Анализ геометрии > Проверка изменений модели |
Команда проверки изменений модели позволяет выявлять различия между двумя телами 3D модели. При помощи данной команды можно сравнивать разные тела или одно и то же тело на разных стадиях произведения изменений. Также при наличии в модели сохраненных конфигураций можно сравнить между собой два исполнения одной детали. Кроме этого, команда позволяет вычислить объём измененного пространства, что позволяет более точно оценить степень различий. |
|
После входа в команду необходимо задать сравниваемые операции/конфигурации модели.
Для сравнения двух тел используются опции:
<F> Выбрать первое тело
<S> Выбрать второе тело
С помощью данных опций можно выбирать как различные тела одной модели, так и операции, находящиеся на разных уровнях истории одного тела. Для выбора операций можно использовать, например, дерево 3D модели. Выбранные операции заносятся в поля “Первый операнд” и “Второй операнд” в окне свойств команды.
Если в текущей 3D модели есть сохранённые конфигурации, в автоменю команды появляется дополнительная опция:
<C> Выбрать конфигурацию модели
Данная опция позволяет выбрать одну из сохранённых в модели конфигураций в качестве второго операнда сравнения. Способ сравнения выбранных операндов можно выбрать в диалоге окне свойств команды с помощью выпадающего списка “Тип операции”: Вычитание (1-2). Результат сравнения будет аналогичен результату булевой операции вычитания первого операнда из второго; |
|
Вычитание (2-1). Результат сравнения будет аналогичен результату булевой операции вычитания второго операнда из первого; Пересечение. Результат сравнения будет аналогичен результату булевой операции пересечения первого и второго операндов; Объединение. Результат сравнения будет аналогичен результату булевой операции объединения первого и второго операндов. |
|
Способ сравнения также можно выбрать в автоменю команды, включив одну из следующих опций:
<-> Вычитание “1-2”
<Ctrl><-> Вычитание “2-1”
<*> Пересечение
<+> Объединение
После нажатия

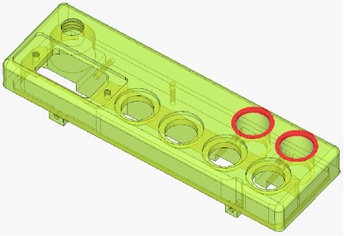

результат сравнения выбранных операндов выделяется в 3D окне красным цветом.
Для вычисления объёма измененного пространства необходимо дополнительно установить в диалоге свойств команды флажок “Вычислить объём”. Точность и единицы вычисления объёма задаются группой параметров ниже данного флажка |
|
