Как сделать так, чтобы полный чертеж детали со его всеми проекциями, размерами и другими элементами оформления можно было бы использовать в сборочном чертеже в качестве фрагмента? Ведь большая часть чертежа нам не нужна. Для этого воспользуйтесь уровнями чертежа. Задаваемые с помощью команды SHow, они могут быть различны на сборочном чертеже и чертеже-детали. За счёт этого можно "прятать" ненужные элементы чертежа.

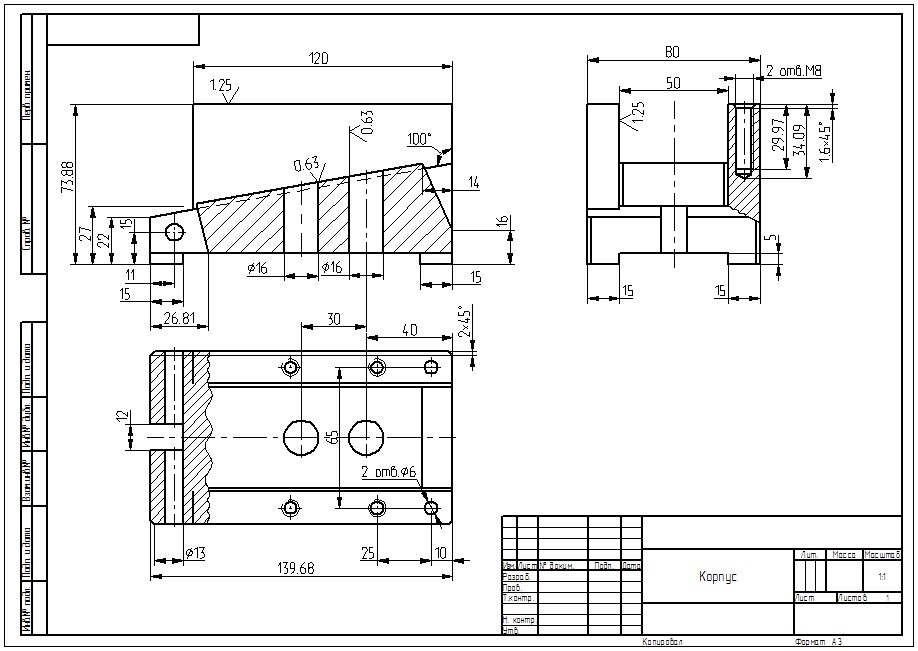

Рассмотрим любой из деталировочных чертежей, использованных как фрагменты в нашей сборке, например, чертеж корпуса:

На сборочном чертеже используется только один вид из трех, отсутствуют размеры, шероховатости и т.д. Это достигнуто за счет использования разных уровней, на которых расположены различные элементы деталировочного чертежа, и за счет задания диапазона уровней этих элементов на сборочном чертеже. Например, линии изображения того вида, который должен отображаться на сборочном чертеже, имеют уровень, равный 2. Все остальные линии изображения чертежа корпуса имеют уровень, равный 0.

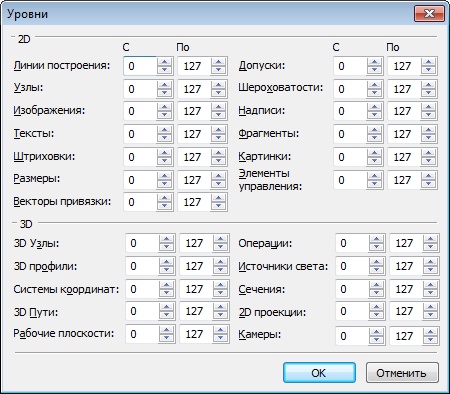

На сборочном чертеже в команде SHow установлен следующий диапазон для "видимости" линий изображения:

Это означает, что на данном чертеже прорисуются только те линии изображения, уровень которых находится в диапазоне от2 до 127.

Если в параметрах фрагмента (в нашем случае корпуса) на сборочном чертеже вы не забыли указать, что он прорисуется со статусом "С чертежа", то этот диапазон для прорисовки линий изображения будет верен и для фрагмента. В результате все линии изображения на фрагменте, имеющие уровень ниже 2, не прорисуются на сборочном чертеже. Таким образом вы сможете избавиться на сборочном чертеже от изображения двух ненужных проекций.

Точно также, установив уровень штриховки на виде, требуемом для сборочного чертежа, равным 1, а на сборочном чертеже, задав диапазон видимости для штриховок от 1 до 127, мы на сборке увидим только одну штриховку на фрагменте корпуса. Все остальные штриховки остались на уровне, равном 0, и на сборочном чертеже не прорисовались. Аналогично, устанавливая значения уровней для тех элементов, которые должны прорисоваться на сборке, и задавая в команде SHow диапазоны уровней, вы можете управлять "видимостью" различных частей чертежей фрагментов.

Обратите внимание на деталировочный чертеж корпуса. В этом чертеже в свою очередь использованы фрагменты, например, фрагмент основной надписи (форматки). На сборочном чертеже этот фрагмент не должен прорисоваться. Фрагменты, как и любые другие элементы чертежа, также имеют уровень. По умолчанию значение уровня равно 0. В сборочном чертеже в команде SHow установите диапазон прорисовки фрагментов от 1 до 127, и фрагмент основной надписи, используемый на фрагменте корпуса, останется невидимым.



При установлении диапазона уровней для фрагментов не забудьте изменить уровни всех тех фрагментов, которые должны присутствовать на сборочном чертеже со значения 0 до 1, иначе они также станут невидимыми.



В качестве уровней отдельных элементов чертежей могут использоваться переменные. Эту возможность мы рекомендуем вам использовать в случае необходимости обеспечить "появление" или наоборот "удаление" каких-либо частей чертежа в зависимости от заданных условий.

Поскольку в нашем сборочном чертеже предусмотрена возможность изменения конструкции для обработки дополнительного отверстия в детали, то из этого следует частичное изменение деталировочных чертежей.

Например, в чертеже корпуса должно добавиться еще одно отверстие:

На этапе создания деталировочного чертежа это надо было предусмотреть, используя в качестве уровней переменные. Более подробно про переменные в качестве значения уровня видимости читайте в главе "Переменные".

В данном чертеже за уровень линий изображения дополнительного отверстия отвечает переменная "ur". Значение этой переменной изменяется в зависимости от выполнения условия, сформированного в редакторе переменных:

Поскольку переменная "lr"является внешней, и ее значение передается во фрагмент со сборочного чертежа, то при изменении конструкции сборочного чертежа новое значение "lr" передается во фрагмент. При выполнении условия чертеж корпуса прорисуется в другом исполнении, так как в качестве уровня линий изображения отверстия используется переменная "ur".

Изменение контура штриховки организовано похоже. На самом деле существует два контура штриховки: с одним и с двумя отверстиями. Каждый из них имеет свою переменную, отвечающую за уровень видимости. По условию, (напоминаем, что все эти условия формируете вы сами) в каждый момент времени "видима" только одна штриховка:

Переменные в качестве уровня видимости можно использовать и на сборочном чертеже. Например, вместо переменных фрагментов, описанных ранее, можно было бы нанести оба фрагмента на чертеж и, используя переменную в уровне их видимости,прорисовывать на сборочном чертеже необходимый фрагмент в зависимости от значения этой переменной.
