Линейка

Автоматическое меню

Главная инструментальная панель. Содержит команды T-FLEX CAD в виде пиктограмм. В окне системы, помимо главной панели, может содержаться несколько инструментальных панелей (в том числе созданных пользователем). Панели могут быть плавающими или располагаться вдоль одной из границ главного окна системы.

Динамическая панель

Статусная строка

Текстовое меню команд

Системная панель

Закладки страниц

Закладки документов

Пиктографическое меню команд



Служебные окна

Окно параметров

Окно общего вида

Меню документов

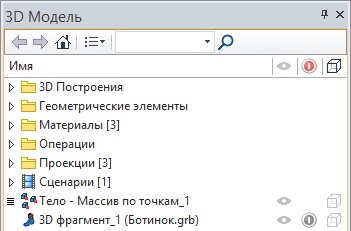

3D модель

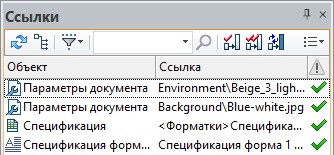

Окно Ссылки

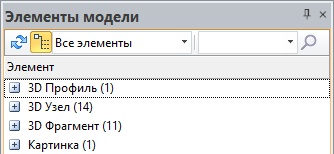

Окно Элементы модели

Окно Диагностика



Окно “Переменные”. Дополнительное окно редактора переменных, позволяющее работать с переменными в прозрачном режиме, одновременно с работой на поле чертежа или 3D модели. При изменении выражения переменной в данном окне производится прозрачная регенерация модели. Все изменения сразу же отражаются на чертеже.

Данное окно может быть плавающим, размещенным вдоль одной из сторон главного окна системы или быть всплывающим.



Окно "Материалы"  предназначено для работы с материалами 3D модели, а также с библиотеками материалов T-FLEX CAD.

Окно "Структура изделия"

Окно "Макросы"

Окно "Задачи"

Окно "Сварные швы"



Динамическая панель

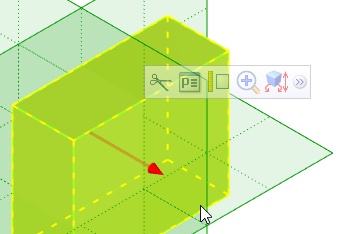

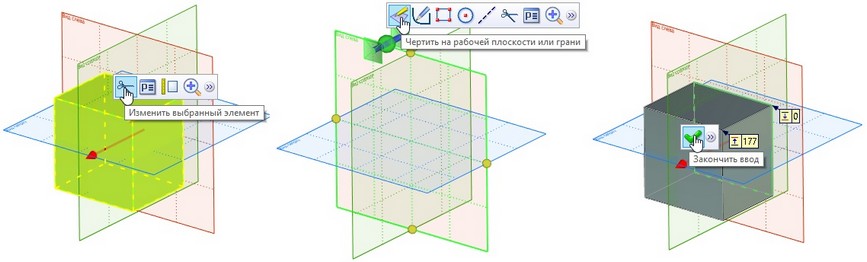

Для вызова команд можно использовать динамическую панель. Она появляется при выборе элементов чертежа, 3D объектов, а также при создании некоторых операций.

Панель предназначена для быстрого доступа к часто используемым командам и опциям.



При нажатии кнопки на панели для создаваемой операции, отобразится автоменю этой операции. Эти опции не будут добавлены на панель, так как все операции имеют разные наборы опций в автоменю.



Работа со служебными окнами

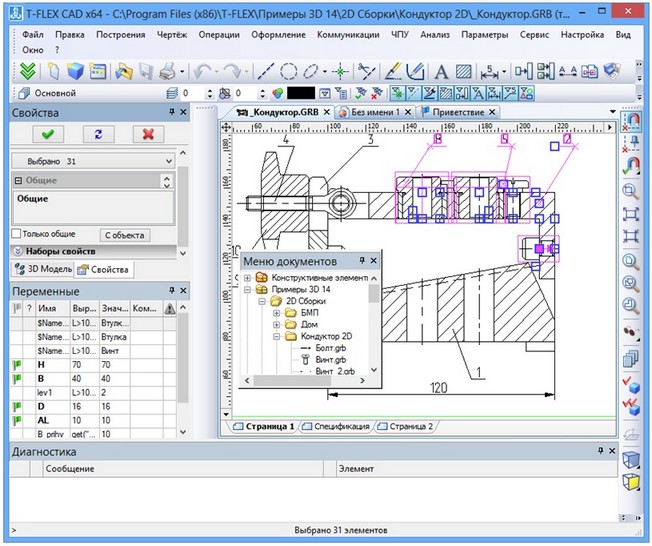

Служебные окна системы (окно свойств, "3D модель", "Меню документов", окно общего вида, "Макросы", окно диагностики и другие окна) можно расположить в окне программы различными способами. Их можно "привязать" к краям рабочего окна, сделать "всплывающими" или вывести в "плавающий" режим. В целях экономии рабочего места экрана часть окон можно объединить в одном групповом окне. Неиспользуемые служебные окна можно отключить.



Для включения служебных окон используют меню «Настройка|Окна». Тот же диалог можно вызвать нажатием в области автоменю или любой инструментальной панели. Закрытие окон осуществляется кнопкой , расположенной в заголовке служебного окна.

При управлении служебными окнами можно использовать контекстное меню, вызываемое с помощью на заголовке или закладке окна. В нём собраны различные команды для управления состоянием окна:

●Спрятать. Отключить показ окна на экране.

●Сделать плавающим. Включить для окна “плавающий” режим (см. ниже).

●Всплывающее окно. Включить/выключить для окна “всплывающий” режим (см. ниже).

Набор команд, доступных в контекстном меню, меняется в зависимости от текущего состояния окна.

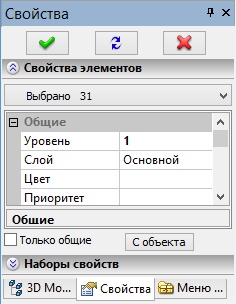

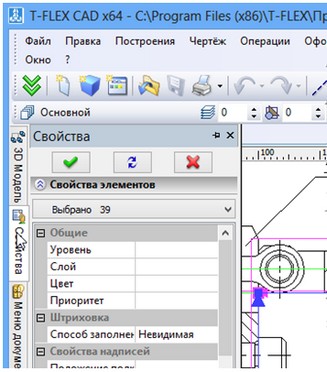

При первом запуске системы в рабочем окне программы уже присутствуют окна "3D модель", "Меню документов", "Свойства". Они расположены в "фиксированном" режиме вдоль левого края рабочего окна и объединены в одном групповом окне. При необходимости служебные окна можно переместить в любое место по периметру рабочего окна программы. Для отображения одного из объединенных окон в отдельном окне необходимо захватить нужное окно за закладку с помощью и "перетащить" в нужное место.

Для добавления служебного окна в уже существующее или новое групповое окно достаточно захватить одно из окон с помощью и переместить в область заголовка другого окна или в область закладок уже созданного  группового окна.

При перетаскивании окон возникают подсказки, показывающие, где будет располагаться окно при отпускании кнопки мыши.

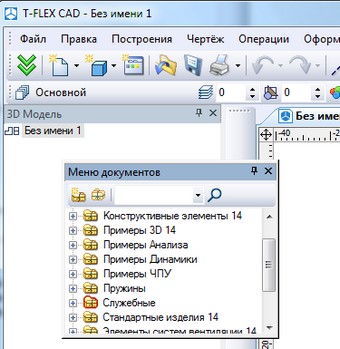

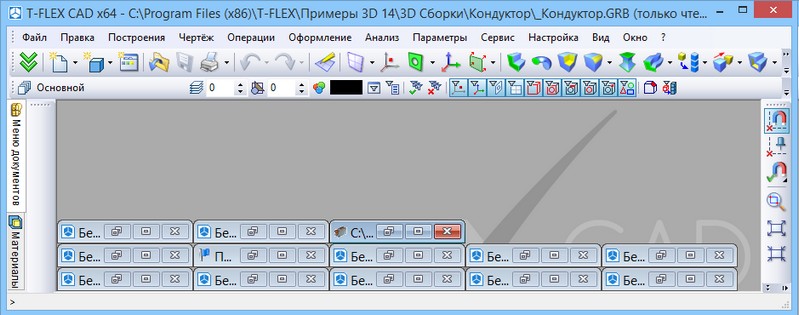

В тех случаях, когда особенно необходимо большое рабочее пространство, можно установить для служебных окон "всплывающий" режим. Во всплывающем режиме окно будет представлять собой закладку, расположенную по периметру главного окна программы. При наведении курсора на эту закладку автоматически появится соответствующее окно. Если вывести курсор за пределы данного окна, то оно автоматически свернётся.

Для перевода во всплывающий режим используется пункт контекстного меню “Всплывающее окно”, вызываемого с помощью на заголовке или на закладке окна. Кроме того, когда служебное окно находится в фиксированном положении по краю рабочего окна программы, в заголовке окна присутствует кнопка . Нажатие этой кнопки также переводит окно во всплывающий режим.

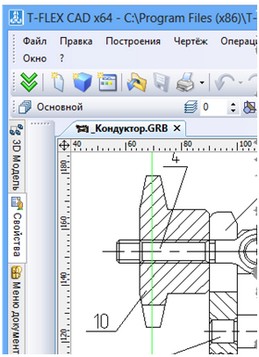

Отключить всплывающий режим можно, щёлкнув по закладке окна и сняв флажок у параметра "Всплывающее окно". Данный режим позволяет существенно сэкономить рабочее место на экране, не снижая функциональность использования служебных окон. Также для выхода из всплывающего режима можно воспользоваться кнопкой в заголовке окна.

Часто бывает удобно вывести какое-то из служебных окон или целиком групповое окно в "плавающий" режим. При этом служебное окно может располагаться в любом месте рабочего окна программы без привязки к его краям. Перевод служебного окна в плавающий режим осуществляется захватом заголовка окна или его закладки в групповом окне с помощью и перетаскиванием в область окна чертежа. Переводить в этот режим можно не только отдельные, но групповые окна. Для этого надо захватить групповое окно за заголовок с помощью и также перетащить в область окна чертежа.

Для перевода окна в плавающий режим можно воспользоваться командой “Сделать плавающим” в контекстном меню данного окна. Обратите внимание, что если окно, для которого было вызвано контекстное меню, было объединено с другими служебными окнами в групповое окно, то в плавающий режим будет применён к групповому окну целиком.



Для выхода из плавающего режима необходимо захватить окно за заголовок с помощью и перетащить его к краю окна чертежа. При этом контур перетаскиваемого окна будет изменяться в зависимости от его возможной привязки: отдельно (справа, слева, снизу и т.д.) или в групповом окне. Для перемещения окна без привязки к краям окна программы необходимо при передвижении окна удерживать <Ctrl>.



Оптимальное расположение служебных окон

Все служебные окна системы T-FLEX CAD могут быть соединены в одну общую консоль с закладками. Это экономит достаточное количество рабочего пространства и избавляет от необходимости периодически подгонять размеры служебных окон по мере работы с ними. Для совмещения двух служебных окон подхватите одно из них за область заголовка и перетащите на область заголовка другого окна. Два окна объединяются в одно. Для переключения между окнами используйте появившиеся в нижней части закладки. В процессе работы система может самостоятельно осуществлять автоматическое переключение между окнами.



Упорядочивание окон документов при включенных закладках документов

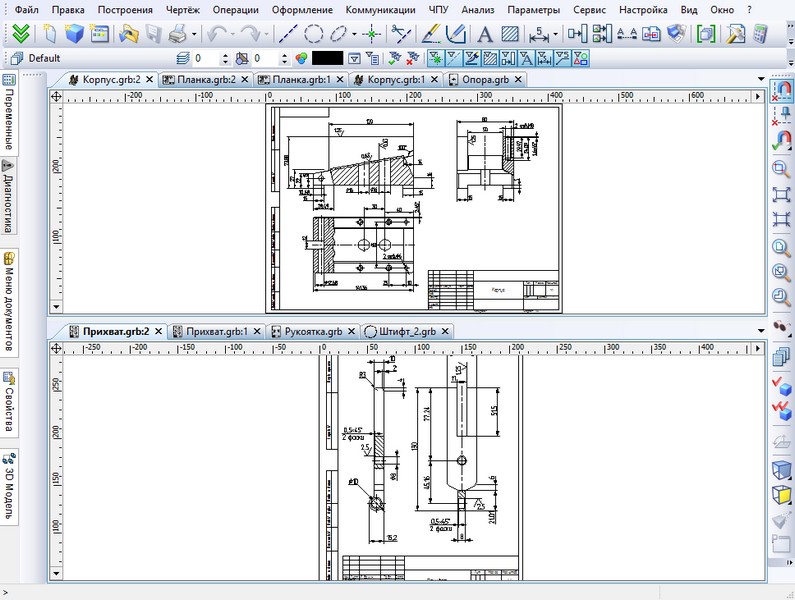

При включенных закладках окна можно группировать окна документов в горизонтальные или вертикальные группы. Одновременно можно создавать любое количество групп документов, однако все группы должны быть либо горизонтальными, либо вертикальными.

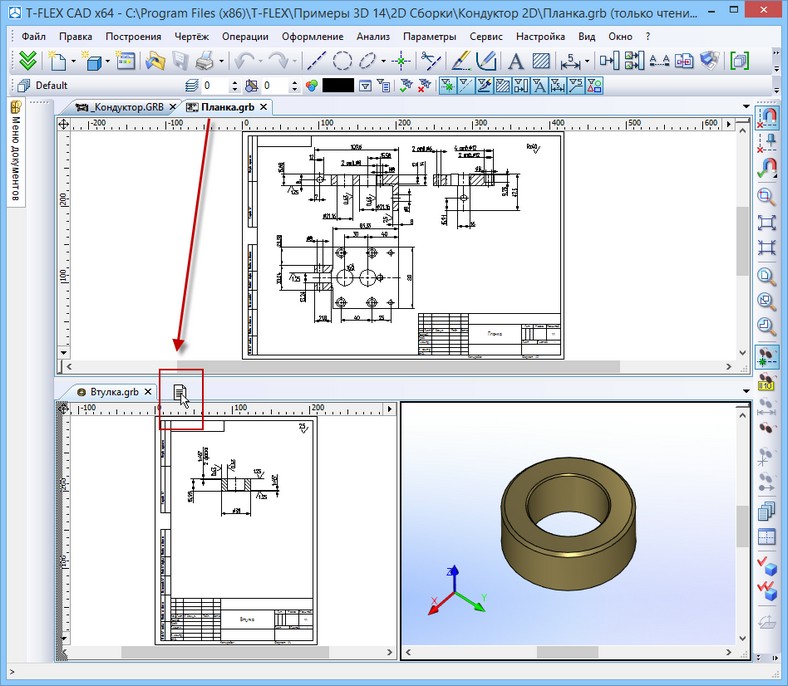

Для создания новой группы достаточно просто перетащить закладку одного из окон документов к нижней или правой границе рабочего окна системы. Для перетаскивания необходимо указать курсором на закладку документа, нажать и, не отпуская клавишу мыши, переместить курсор в требуемое место.

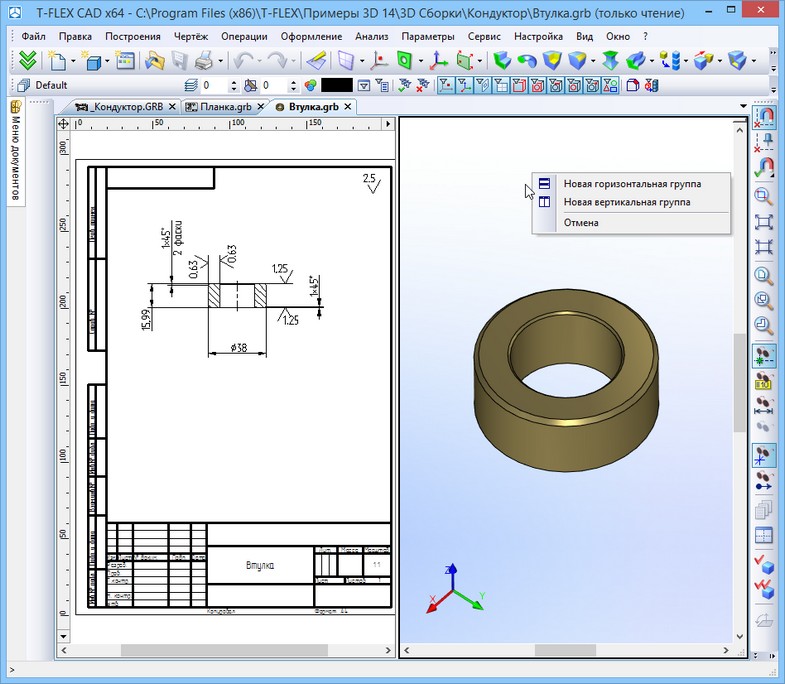

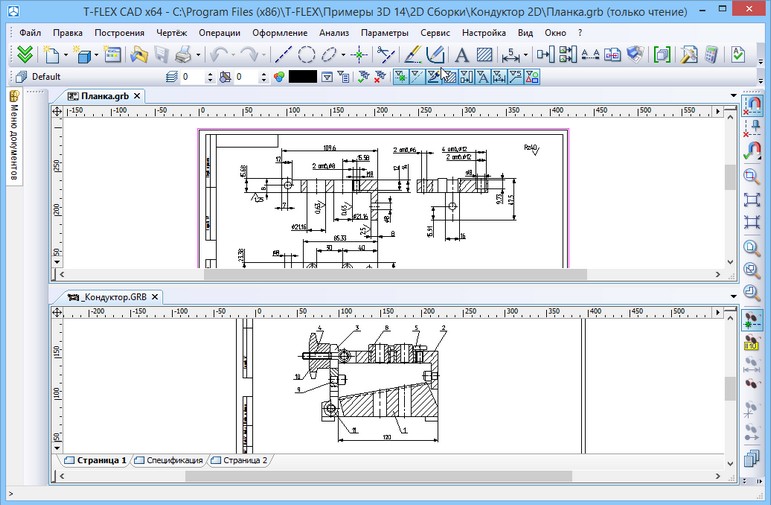

При перетаскивании закладки на правую границу рабочего окна создаётся новая вертикальная группа, на нижнюю границу – новая горизонтальная группа. При перемещении закладки в область верхней или правой границы рабочего окна выдаётся меню с командами, дублирующими команды создания групп из текстового меню “Окно”.

Для перемещения окон документов из одной группы в другую достаточно просто перетащить закладку документа в область закладок нужной группы. Для удаления группы достаточно переместить все входящие в неё окна в другую группу.

Помимо описанных выше способов, для создания и изменения групп окон можно использовать и команды текстового меню. Команды “Окно|Новая горизонтальная группа” и “Окно|Новая вертикальная группа” создают новую горизонтальную/вертикальную группу. В неё помещается окно документа, бывшего активным на момент вызова команды. Команды “Окно|Переместить в следующую группу”, “Окно|Переместить в предыдущую группу” позволяют переместить окно текущего документа в другую группу.



Упорядочивание окон документов при выключенных закладках документов

При выключенных закладках документов окна документов можно раскрывать на всю область рабочего окна T-FLEX CAD, уменьшать до произвольного размера, минимизировать.

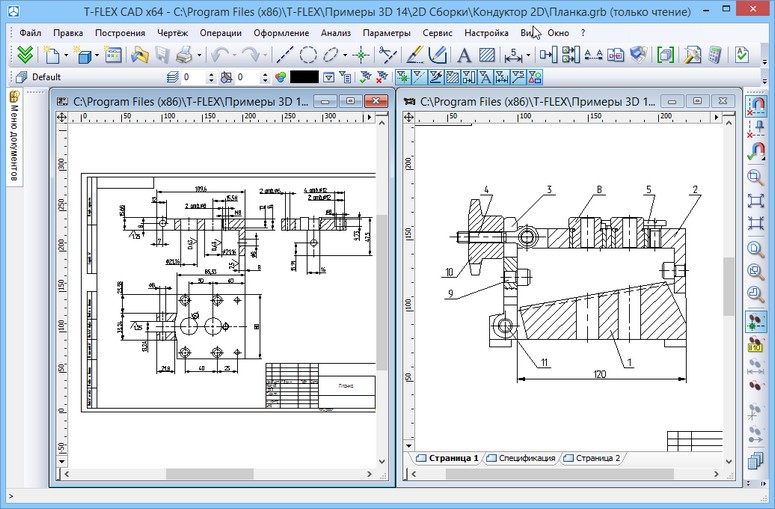

Окна документов в этом режиме работы можно располагать любым из традиционных способов:

1. Расположить горизонтально. Для этого необходимо воспользоваться командой “WHT: Расположить окна горизонтально”.

2. Расположить вертикально. Для этого необходимо воспользоваться командой “WVT: Расположить окна вертикально”.

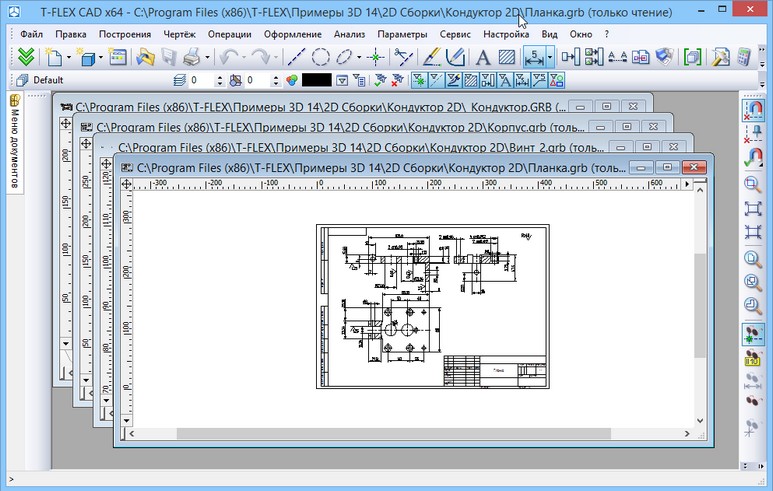

3. Каскадом. Для этого необходимо воспользоваться командой “WCA: Расположить окна каскадом”.

Команды “WHT: Расположить окна горизонтально”, “WVT: Расположить окна вертикально”, “WCA: Расположить окна каскадом” доступны и при включенных закладках документов. Обращение к ним в этом случае приводит к принудительному переходу в режим работы без закладок.

Когда окна всех документов минимизированы, можно с помощью команды “Упорядочить иконки” быстро расположить их по нижней границе рабочей зоны.

Дополнительное окно документа

T-FLEX CAD позволяет создавать дополнительные окна для уже открытых документов. В заголовках таких окон указывается имя документа и порядковый номер данного окна, например: “3D Деталь 3:1”.

Все действия над чертежом/моделью, выполняемые в одном окне данного документа, будут отображаться и в других окнах, открытых для него. Например, если в одном окне какого-либо документ выбрать элемент для редактирования, то в другом окне этого же документа данный элемент также будет выбран. Дополнительные окна удобно использовать, когда чертёж содержит мелкие элементы, разнесенные друг от друга на значительное расстояние, но при построении используются и те и другие одновременно. Можно настроить первое окно с необходимым увеличением на первую группу элементов, второе – на другую группу. А при создании новых элементов просто переходить из окна в окно и выбирать нужные элементы.

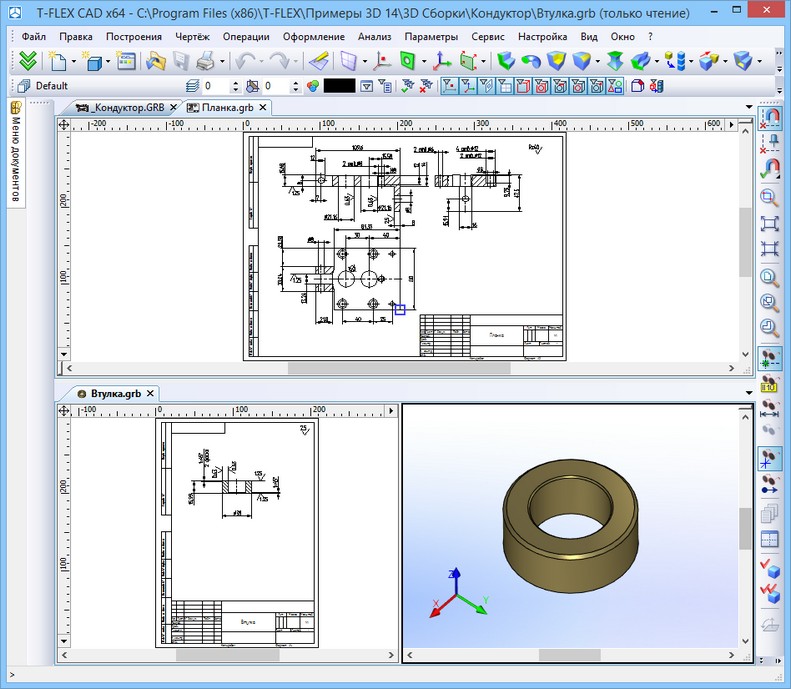

С той же целью можно использовать разделение окна документа на несколько частей. При этом в одном окне документа создаются два или четыре 2D или 3D окна, в которых отображается чертёж или 3D модель данного документа. Об использовании этой возможности будет рассказано ниже.



Разделение окна чертежа

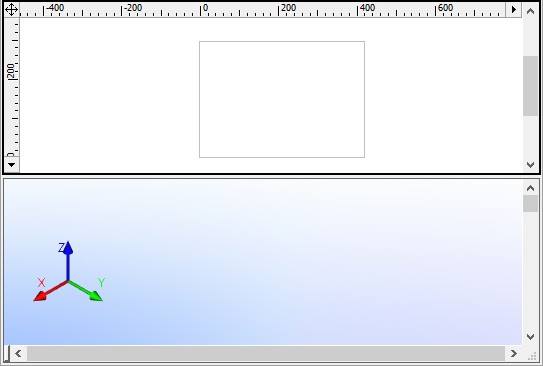

Текущее окно можно разделить по горизонтали на две части с помощью вызова команды “WSH: Разделить окно по горизонтали”. Отказаться от горизонтального разделения окна можно, отключив пиктограмму .

Для разделения текущего окна на две части по вертикали необходимо вызвать команду “WSR: Разделить окно по вертикали”. Отказаться от вертикального разделения окна, можно отключив пиктограмму .

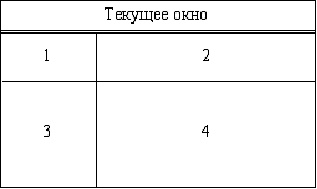

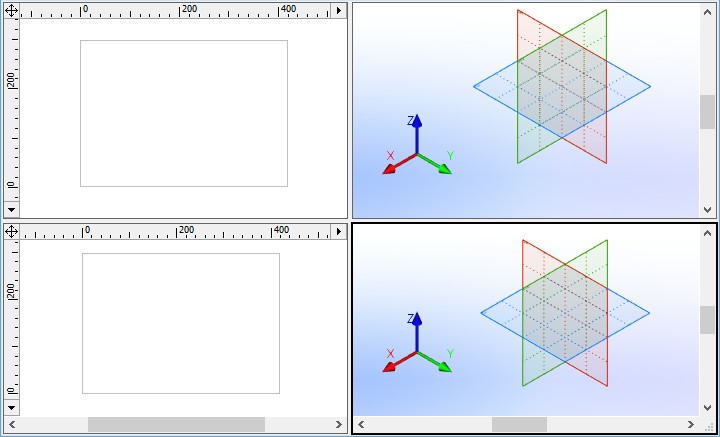

Последовательный вызов указанных выше команд приведет к разделению текущего окна на четыре части.

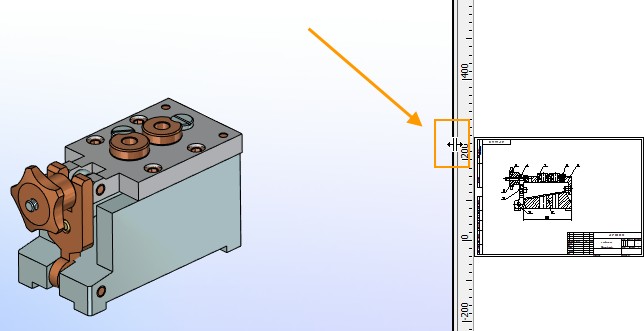

Для разделения текущего окна на две части также можно использовать разделители на полосах прокрутки окна. Кнопка, расположенная слева на горизонтальной полосе прокрутки, позволяет разделить окно на две горизонтальные части.



После того, как окно разделено на две горизонтальные части, кнопка исчезает, и регулировать размеры окон можно с помощью вертикальной разделительной линии между окнами. Нужно подвести курсор к разделительной линии и, когда курсор превратится в направленные в разные стороны стрелочки, зажать и отвести курсор до того места, где должна проходить новая граница. Если нужно закрыть окно, то курсор нужно отвести за соответствующий край рабочей области. Точно таким же образом можно разделить окно на две вертикальные части.

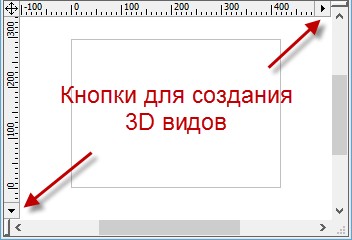

В 2D окне имеются кнопки, позволяющие разделить окно на части или закрыть одно из двух окон. Кнопки расположены на линейках, одна на горизонтальной справа, другая - на вертикальной внизу.



Кнопка на горизонтальной линейке работает следующим образом. Если в данный момент существует только одно окно, то нажатие на кнопку разделит окно по вертикали на две равные части. Выбор типа окна при этом не производится, а создаётся 3D окно, которое будет расположено справа.



Если существовали два окна, разделённых горизонтальной линией, то создаются сразу два 3D окна. Когда существуют окна, разделённые вертикальной линией, то нажатие на кнопку закроет второе окно. Нажатие на кнопку закроет два окна, если окна были разделены ещё и по горизонтали. Кнопка на вертикальной линейке внизу работает аналогично. Эти кнопки имеются только в 2D окне.

Если окно разделено на части, например, по вертикали, то вертикальная полоса прокрутки используется для обеих частей. Действия с помощью такой полосы проявляются в той части окна, которая активна в данный момент. Горизонтальная полоса прокрутки в таком случае у каждой части своя. Если окно разделено по горизонтали, то используется одна общая горизонтальная полоса прокрутки и две вертикальные. Если окно разбито на четыре части, то работают четыре полосы прокрутки, их действие проявляется в той части окна, которая в данный момент активна. Чтобы сделать определённую часть окна активной, достаточно указать на неё курсором.

Для того, чтобы убрать разделение окна, надо уменьшить размер одной из частей до нуля. Уменьшенная таким образом часть окна будет удалена.

Разделение окна документа на части можно зафиксировать для последующих сеансов работы с документом. Для этого надо установить параметр “Фиксированный набор окон” в диалоге команды

ST: Задать параметры документов (закладка Разное) и сохранить документ. При повторном открытии документа окно будет разделено так же, как на момент сохранения документа после установки вышеуказанного параметра. Поменять разбивку окна документа на части будет нельзя. То есть нельзя будет удалить часть окна изменением её размера до нуля (перемещением разделителя окна) или дополнительно разделить окно документа.

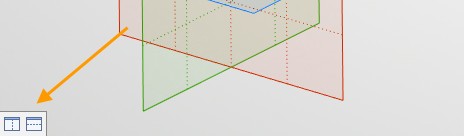

Текущее 3D окно можно разделить с помощью специальных кнопок в левом нижнем углу:

Закрытие окон документов

Для закрытия окна документа используется кнопка в правом верхнем углу (при стандартном размещении закладок документов) окна документа. При нажатии на эту кнопку текущее окно будет закрыто. Если для данного документа было открыто несколько окон, то остальные окна остаются открытыми.

Закрыть сразу все окна текущего документа можно с помощью команды “FCL: Закрыть документ”.

Закрытие окон всех открытых документов осуществляется с помощью команды “WCS: Закрыть все окна”.

После вызова всех указанных команд будут автоматически закрыты окна, в которых чертежи не были изменены. Прежде чем закрыть несохраненные документы с изменениями система предложит сохранить их.



Активизированные команды
