Параметры 3D изображения
Параметры 3D изображения |
|

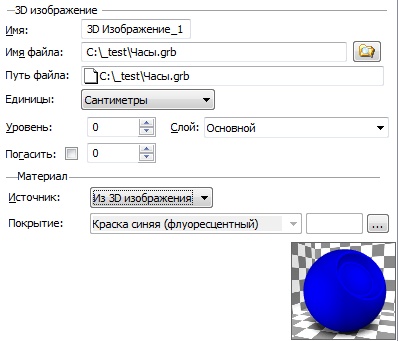

Закладка "Общие".
- Имя. В данном поле можно задать имя операции.
- Имя файла. Данный параметр доступен после того как выбран файл для создания 3D изображения. В поле данного параметра автоматически или вручную заносится имя файла или путь к нему. Если имя файла не известно, то можно воспользоваться кнопкой с тремя точками. Если задать имя без пути, то следует указать расширение и в команде "SO: Задать установки системы" (закладка "Папки") установить директорию, в которой будет искаться файл.
- Путь файла. Этот параметр является информационным и показывает путь на файл, в котором хранится 3D изображение.
- Единицы. Параметр задает единицы измерения для 3D изображения.
- Уровень. Слой. Общесистемные параметры.
- Погасить. Параметр, управляющий видимостью 3D изображения в сцене. При значении 0 изображение видно, при 1 - нет. Параметром можно управлять при помощи переменной.
- Материал.
●Источник. Может принимать значения "Из 3D изображения", "Из документа". Если выбран первый вариант, то отображаются материалы, заданные в файле 3D изображения. Если задано "Из документа", то можно выбрать материал покрытия из библиотеки покрытий

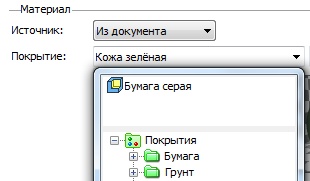

●Покрытие. Параметр активен только если задан источник материала "Из документа". Материал покрытия может быть выбран из библиотеки покрытий или задан при помощи переменной.
По умолчанию. Выбранная опция означает, что заданные общие параметры будут использованы для всех последующих операций.
