Параметры автоматического поиска контура



Искать. Параметр может принимать значения "Внутренние контуры", "Наружный контур". В первом случае система ищет ближайший контур, внутри которого находился курсор мыши в момент выбора. Если выбрано значение "Наружный контур", то система ищет наибольший контур в заданной зоне поиска (внутренние контуры при этом не учитываются).



Автоматический поиск островов (дырок). Установка данного флага задаёт режим, при котором система будет находить внутренние замкнутые контуры (выявленные "острова" штриховкой не заполняются).

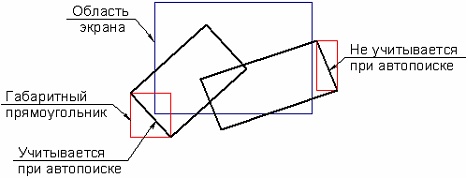

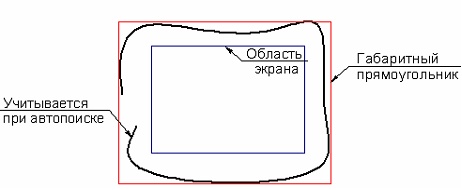

Только на видимой части чертежа. Если флаг установлен, то при поиске контура штриховки система анализирует только те линии изображения, габаритный прямоугольник которых пересекается с границами рабочего окна чертежа. Этот режим позволяет сократить время поиска при достаточно насыщенном чертеже.  Под габаритным прямоугольником линии понимается прямоугольная область, целиком охватывающая её. Примеры определения габаритных прямоугольников линий приведены на рисунках ниже.



Флажок “Учитывать линии фрагментов” позволяет учитывать при поиске контура штриховки линии 2D фрагментов. По умолчанию этот флажок отключен и линии 2D фрагментов не рассматриваются системой при поиске замкнутых контуров.



Сканировать линии изображения. В данном поле находится список типов линий изображения, в котором вы можете отметить те из них, которые система будет просматривать при поиске контура.

Отмечать элементы списка вы можете с помощью мыши или с помощью кнопок:

"+" - отметить все элементы списка;

"-" - отменить пометки всех элементов списка;

"+\-" - изменить установленные пометки на противоположные.



Точность поиска задаёт допустимое значение расстояния между линиями изображения. Если линии изображения расположены на расстоянии меньшем или равным, заданному в данном параметре, то система будет считать, что они имеют точку пересечения и может включить их в контур штриховки.



Смотри: Hatch
