Редактор спецификации



Вызов команды:

Пиктограмма

Клавиатура        <><>

Текстовое меню        "Сервис|Спецификация|Редактор"



При вызове данной команды система выдаёт предупреждение о том, что команда является устаревшей и рекомендует использовать новые возможности по созданию спецификаций "Сервис|Спецификация|...".



Команда предназначена для создания и редактирования таблиц спецификации (см. ниже), генерации отчетов спецификации и их предварительного просмотра.

При входе в команду в случае, если в документе нет ни одной таблицы спецификации, пользователю предлагается создать новую таблицу, задав ее прототип и свойства.

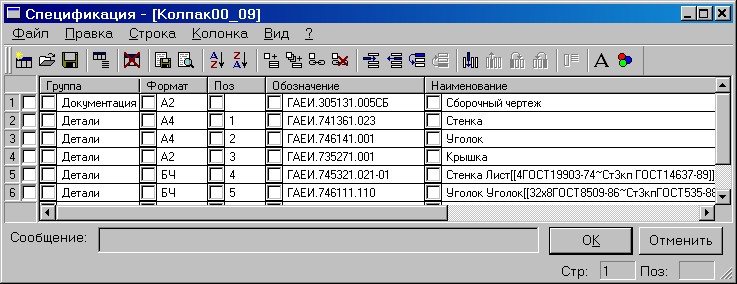

После создания таблицы появляется окно редактора спецификаций.

Таблица спецификации содержит следующие колонки:

- Связь.

- Вложенная таблица.

- Группа.

- Наименование.

- Обозначение.

- Количество.

- Материал.

- Масса.

- Примечание.

- Формат.

- Зона.

- Позиция.



Редактор спецификаций имеет следующие группы опций:

1. "Файл":

       <Ctrl><N>Новый. Открытие нового файла спецификаций.

       <Ctrl><O>        Открыть. Открытие существующего файла спецификаций.

       <Ctrl><S>        Сохранить. Сохранение файла спецификаций.

       <Ctrl><P>        Просмотр отчёта. Вызов окна просмотра отчёта спецификации. В данном окне вы можете сохранить отчет в виде внешней базы данных формата dBase (Файл|Экспорт).

       <Ctrl><R>        Сохранить отчет.

               Удалить. Удаление таблицы спецификации.

               Свойства.

<Alt><F4>        Выход. Закрытие окна редактора спецификаций.

Опция - сохранение отчёта выводит на экран окно диалога для выбора типа шаблона таблицы спецификаций:

- шаблон T-FLEX CAD. Выбрав данный тип шаблона, вы можете сохранить отчёт в следующих файлах:

●Microsoft Word Document (msword.frm)

●Спецификация по ГОСТ (eskdrep.frm)

●Microcoft Excel Document (msexel.frm)

●Простая спецификация - наименование, количество (simple.frm)

●Text Document (text.frm)

Флаг "Закрыть файл после завершения" позволяет закрыть файл с отчетом после окончания работы команды.

- шаблон Cristal Reports. Выбрав данный тип шаблона, вы можете сохранить отчёт в файле Report.rpt (таблица Report.mdb).

Флаг "Вывести сразу на принтер" позволяет распечатать файл отчёта.



2. "Правка" - содержит стандартный набор опций редактирования текстовых строк.



3. "Строка":

       <Ctrl><A>        Добавить фрагмент. Добавление выбранного фрагмента в текущую строку таблицы спецификаций. В списке находятся все фрагменты чертежа с установленным параметром "Включить в спецификацию".

               Добавить все фрагменты. Добавляет все фрагменты в таблицу спецификации.

       <Ctrl><L>        Связать строку с фрагментом.

       <Ctrl><B>        Разорвать связь с строкой.

       <Ctrl><I>        Вставить. Добавление строки в таблицу перед текущей строкой.

       <Ctrl><У>        Удалить. Удаление текущей строки таблицы.

       <Ctrl><Down>        Переместить вниз. Перемещение текущей строки на одну позицию вниз.

       <Ctrl><Up>        Переместить вверх. Перемещение текущей строки на одну позицию вверх.



4. "Колонка":

       <Ctrl><Shift><I>Вставить колонку перед текущей.

       Удалить. Удаление текущего столбца таблицы.

       <Ctrl><Left>        Переместить влево.

       <Ctrl><Right>        Переместить вправо.

               Сортировать колонку по возрастанию.

               Сортировать колонку по убыванию.

Связать все поля.

Отвязать все поля.

       Свойства.

5. "Вид".

Инструментальная панель.

                       Установить шрифт редактора.

                       Установить цвета редактора.

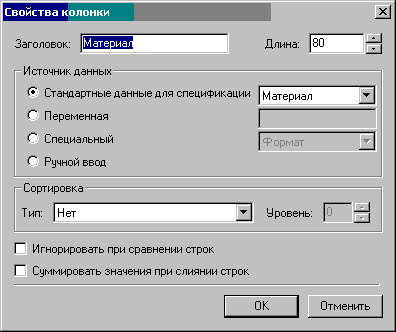

Окно для задания свойств колонки:



Таблица спецификации

Таблица спецификации по своей структуре и способу хранения аналогична внутренней базе данных и редактируется специальным редактором. Отличие таблицы спецификации от базы данных заключается в том, что каждая из ее записей может быть связана с элементом чертежа (фрагментом), а значения полей записи могут быть получены автоматически из фрагмента в соответствии с правилами отбора этих значений. Кроме возможности автоматического отбора значений полей таблицы спецификации существует возможность ручного ввода или подстановки значений переменных текущего чертежа, а также комбинации этих двух способов.

В любом документе системы могут одновременно храниться несколько таблиц спецификации.

Таблица спецификации имеет уникальное в пределах одного чертежа имя. Структура таблицы и правила отбора значений полей колонок таблицы могут быть определены при создании таблицы прототипом таблицы спецификации, а также изменены при последующем редактировании.
