Таблица cгибов

Для работы с таблицами сгибов используются команды Таблица сгибов , Обозначение линии сгиба и Данные для таблицы сгибов .

С помощью команды Таблица сгибов можно создавать на чертеже таблицу, в которую добавляется информация о сгибах всех имеющихся в сцене тел.

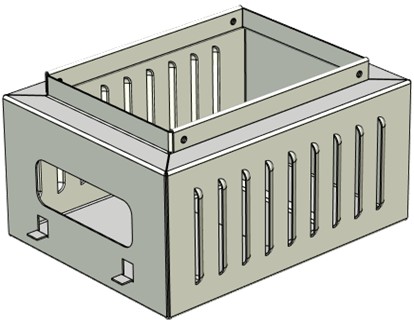

Листовая деталь

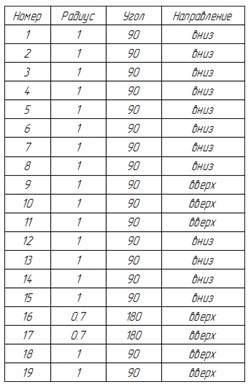

Таблица сгибов

Для создания таблицы сгибов можно воспользоваться командой:

Пиктограмма	Лента
	Листовой металл → Таблица сгибов
Клавиатура	Текстовое меню
<SMO>	Операции > Листовой металл> Таблица сгибов

Команда Данные для таблицы сгибов создаёт новую структуру изделия типа «Для таблицы сгибов»:

Пиктограмма	Лента
	Листовой металл → Данные для таблицы сгибов
Клавиатура	Текстовое меню
<SMT>	Операции > Листовой металл> Данные для таблицы сгибов

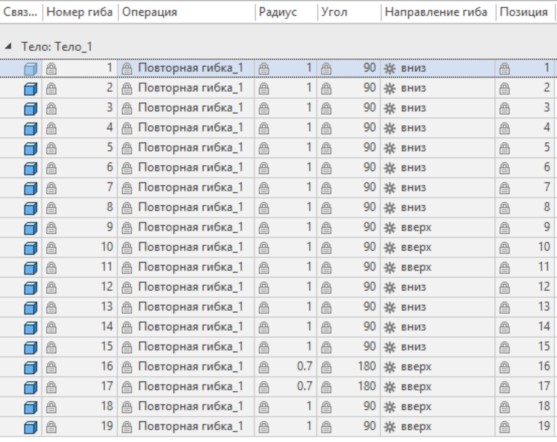

В соответствующие колонки структуры изделия добавляется информация о сгибах.

Тип структуры «Для таблицы сгибов» можно также выбрать в окне Структура изделия вручную и создать отчёт.

Для проекции разогнутой детали можно добавить обозначения линий сгиба. Для этого используется команда:

Пиктограмма	Лента
	Листовой металл → Обозначение линии сгиба
Клавиатура	Текстовое меню
<SMZ>	Операции > Листовой металл> Обозначение линии сгиба

Если в документе нет структуры изделия для таблицы сгибов, то, при вызове этой команды, таблица сгибов будет создана автоматически.

После вызова команды нужно указать на чертеже все обозначения, которые нужно добавить на чертёж, и нажать .

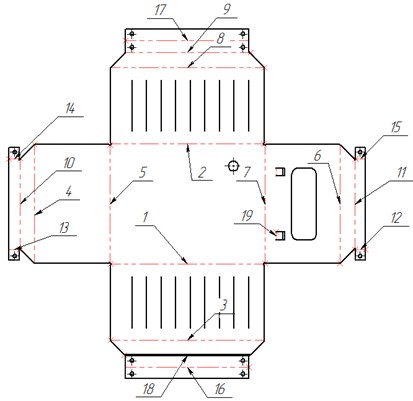

Чертёж развёртки с обозначенными линиями сгиба
