Размер между двумя окружностями

Команда позволяет проставлять на чертеже линейные размеры между окружностью и другим объектом: отрезком, узлом, точкой на линии, окружностью.

После вызова команды необходимо выбрать окружность и один из перечисленных выше объектов, или в обратном порядке: последовательность выбора влияет только на нумерацию сторон размера.

В автоменю доступны следующие опции:

	<P>	Установить параметры размера
	<Alt+P>	Скопировать свойства с существующего элемента
	<Shift+D>	Выбрать связанный размер
	<D>	Изменить знак размера
	<Пробел>	Задать положение размера
	<T>	Привязать размер к узлу
	<Z>	Изменить направление полки
	<J>	Включить режим центрирования размера
	<M>	Изменить тип размера
	<Esc>	Отменить выбор всех элементов

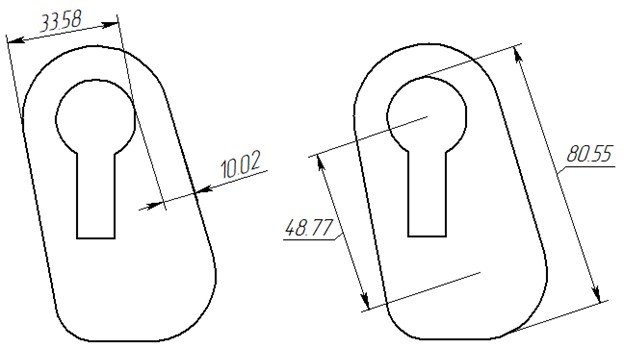

Для выбора положения на окружности размер может работать в нескольких режимах:

●Расстояние от центра окружности

●Расстояние от ближайшей точки окружности (окружностей)

●Расстояние от дальней точки окружности (окружностей).

Для смены режимов используется опция .

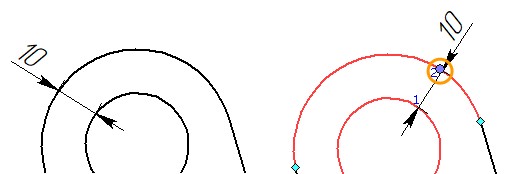

Для соосных окружностей измеряется разница радиусов. Для управления положением размера можно использовать специальный управляющий маркер на большей окружности.

Смотри: Размеры, Dimension , Типы размеров
