Формат EIA

Опишем для примера, приведенного ниже,формат EIA, который можно получить при выводе профиля из системы T-FLEX CAD.

link43

Деталь, изображенная на примере, имеет профиль, состоящий из двух контуров (полилинии, включающей в себя отрезки и две дуги, и окружности).

На примере выделен начальный узел профиля и стрелкой показано направление обхода профиля.

При задании выходного формата "EIA" вы можете изменить следующие опции вывода:

Система координат. Задает точку, относительно которой будут отсчитываться координаты профиля. Вы можете выбрать из списка:

prof0_21

Код для окружности по часовой стрелке. Задает код для определения дуг, заданных по часовой стрелке.

Код для окружности против часовой стрелки. Задает код для определения дуг, заданных против часовой стрелке.

Обратное направление. Получение координат профиля в обратном направлении заданному.

Количество ведущих нулей. Задает обязательное количество цифр до десятичной точки при записи чисел в файл.

Точность. Задает точность округления чисел при записи в файл.

Нулей после точки. Задает обязательное количество цифр после десятичной точки.

Использовать десятичную точку. Параметр необходим для задания жесткого формата без десятичной точки.

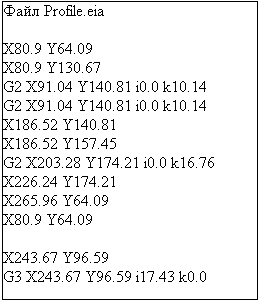

При выборе формата "EIA" создается следующий файл:

link53
