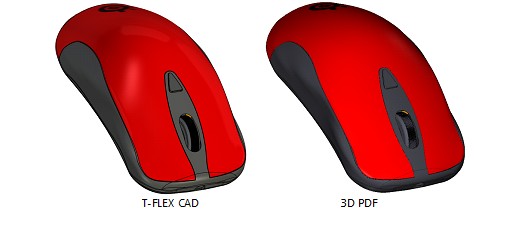

Форматы X3D, U3D, IV, 3D PDF3D, VRML 2.0, TF3D

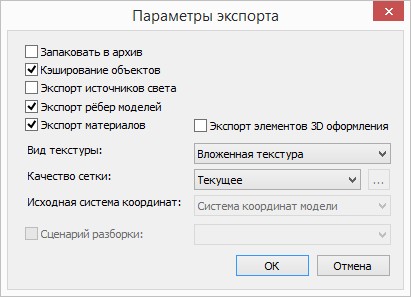

Для форматов x3d, iv, vrml 2.0, tf3d имеется возможность задавать следующие параметры экспорта (данные параметры также используются в некоторых форматах, описанных в следующих разделах):



Запаковать в архив - сокращает объем полученного файла и позволяет хранить в одном файле все необходимые данные. Например, можно хранить вместе основной файл сцены и текстуры.

Экспорт источников света - добавление в файл источника света активного вида.

Кэширование объектов. Если в документе существует несколько одинаковых элементов, то при включённом флажке они будут сохранены в единственном экземпляре. Для получения всех элементов к этому экземпляру будут применяться преобразования. Если флаг снят, то для каждого из этих элементов будет создан отдельный экземпляр, соответственно размер файла будет больше.



Экспорт рёбер моделей – позволяет добавлять в файл рёбра моделей в виде отдельных графических элементов.

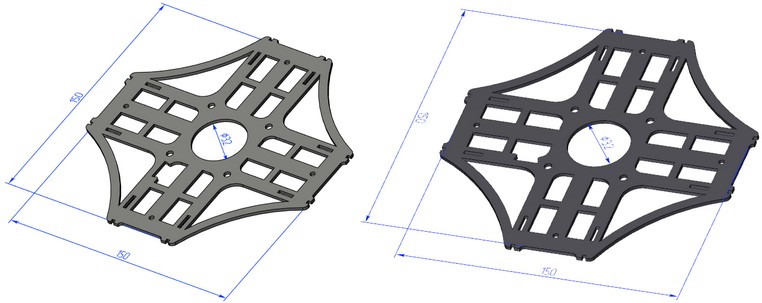

Экспорт элементов оформления. Позволяет экспортировать 3D элементы оформления, такие как размеры и допуски.

Вид текстуры:

без текстур - файл сохраняется без данных о текстурах,

внешняя структура - в файл добавляется только ссылка на текстуру,

вложенная текстура - текстура хранится внутри файла модели.

Качество сетки задаёт качество изображения экспортируемой модели. Чем выше качество, тем больше размер файла.

С помощью опции можно открыть диалог пользовательского задания качества сетки.

Подробную информацию о настройках качества сетки можно найти в разделе «Параметры документа» в разделе «Закладка 3D».

Исходная система координат. Позволяет выбрать ЛСК, которая определит начальную ориентацию модели при открытии экспортированного файла.

Сценарий разборки. Позволяет выбрать сценарий разборки, который будет добавлен в экспортируемый файл.
