Использование фильтров при создании 3D операций



Создание большинства операций связано с выбором уже существующих элементов определённого типа (3D точек, плоскостей, поверхностей и т.п.) и заданием направлений (векторов), условий касания и т.п.. Опции автоменю, предназначенные для выполнения этих действий, связаны со списком объектов, на основе геометрии которых система может однозначно определить требуемый элемент. В дальнейшем список объектов, доступных для выбора при работе опции,будем называть её набором фильтров. Состав фильтров зависит от типа выбираемого элемента. Опции автоменю, связанные с фильтрами, отмечены черным треугольником в правом нижнем углу пиктограммы. Список фильтров раскрывается, если немного дольше удерживать на пиктограмме нажатую левую кнопку мыши. Упрощенный набор пиктограмм на системной панели дублирует список фильтров активной опции.



По умолчанию при вызове опции активны все её фильтры. Если необходимо ограничить возможный выбор определенным типом объектов, то можно включить только один или несколько фильтров. Выбор фильтра (нажатие ) в выпадающем списке приводит к отключению всех фильтров, кроме выбранного. Включить несколько фильтров можно с помощью пункта "Дополнительно" (отметить необходимые типы объектов галочками) или при помощи соответствующих пиктограмм на системной панели (в этом случае следует учитывать, что одна пиктограмма может активизировать несколько пунктов в выпадающем списке).



Способы задания геометрических данных.

1. Точка

●Точка в трехмерном пространстве:

 3D узел;

 Вершина на теле;

 Вершина на профиле;

 Вершина на пути;

●Центр сферы:

 Центр сферической грани;

 Центр сферической рабочей поверхности;

 Центр профиля на сфере;

●Центр тора:

 Центр сферической грани;

 Центр сферической рабочей поверхности;

 Центр профиля на сфере;

●Центр эллипса (в частности, окружности):

 Центр эллиптического ребра;

 Центр эллиптического профиля;

 Центр эллиптического пути;

●Точка на поверхности:

 Нулевая точка рабочей плоскости;



2. Направление

●Ось цилиндра:

 Ось цилиндрической грани;

 Ось цилиндрической рабочей плоскости;

 Ось профиля на цилиндре;

●Ось эллипса (в частности, окружности):

 Ось эллиптического ребра;

 Ось эллиптического профиля;

 Ось эллиптического пути;

●Ось тора:

 Ось тороидальной грани;

 Ось тороидальной рабочей поверхности;

 Ось профиля на торе;

●Линия:

 Прямое ребро;

 Прямой путь;

 Прямой профиль;

●Направление в трехмерном пространстве:

 Нормаль к рабочей плоскости;

 Нормаль к плоской грани;

 Нормаль к плоскому профилю;

 Нормаль к плоскому пути;

 Ось операции вращение;

 Направление операции выталкивание;

 Касательная в точке на кривой;

 Нормаль в точке на кривой;

 Бинормаль в точке на кривой;

 Нормаль в точке на поверхности;

 Ось X системы координат;

 Ось Y системы координат;

 Ось Z системы координат;

 Направление проецирования;

 Нормаль к плоскому ребру;



3. Ось

●Ось цилиндра:

 Ось цилиндрической грани;

 Ось цилиндрической рабочей плоскости;

 Ось профиля на цилиндре;

●Ось эллипса (в частности, окружности):

 Ось эллиптического ребра;

 Ось эллиптического профиля;

 Ось эллиптического пути;

●Ось тора:

 Ось тороидальной грани;

 Ось тороидальной рабочей поверхности;

 Ось профиля на торе;

●Линия:

 Прямое ребро;

 Прямой путь;

 Прямой профиль;

●Ось в трехмерном пространстве:

 Ось операции вращение;

 Касательная в точке на кривой;

 Нормаль в точке на кривой;

 Бинормаль в точке на кривой;

 Нормаль в точке на поверхности;

 Ось X системы координат;

 Ось Y системы координат;

 Ось Z системы координат;



4. Плоскость

●Плоскость в трехмерном пространстве:

 Рабочая плоскость;

 Плоская грань;

 Плоский путь;

 Плоский профиль;

 Плоское ребро;

 Плоскость XY системы координат;

 Плоскость XZ системы координат;

 Плоскость YZ системы координат;

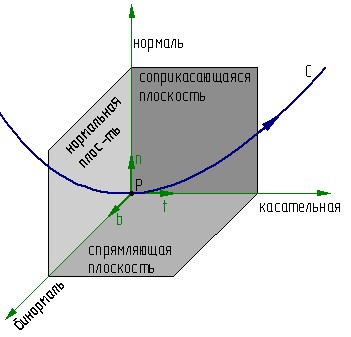

 Соприкасающаяся плоскость к пути в точке;

 Спрямляющая плоскость к кривой в точке;

 Нормальная плоскость к кривой в точке;

 Касательная плоскость к кривой в точке;



5. Контур

●Проволочная модель:

 Ребро;

 Границы грани;

 Границы профиля;

 Цикл;

 Путь;

 Границы листового тела;

●Листовая модель:

 Грань;

 Профиль;

 Листовое тело;

 Сферическая рабочая поверхность;

 Тороидальная рабочая поверхность;



6. Траектория

●Композитная кривая в трехмерном пространстве:

 Ребро;

 Путь;

 Цикл;

 Граница профиля для односвязанной области;

 Граница грани для односвязанной области;



7. Листовое тело

●Композитная поверхность в трехмерном пространстве:

 Профиль;

 Листовое тело;

 Грань;

 Сферическая рабочая поверхность;

 Тороидальная рабочая поверхность;



8. Твердотельная модель

●Набор тел в трехмерном пространстве:

 Операция;

 Сферическая рабочая поверхность;

 Тороидальная рабочая поверхность;



9. Кривая.

●Геометрическая кривая в трехмерном пространстве:

 Кривая под ребром;

 Кривая для простого пути;

 Кривая для простого профиля;



10. Поверхность

●Геометрическая поверхность в трехмерном пространстве:

 Поверхность под гранью;

 Рабочая поверхность или плоскость;

 Поверхность простого тела;

 Поверхность простого профиля;

 Плоское ребро;

 Плоскость XY системы координат;

 Плоскость XZ системы координат;

 Плоскость YZ системы координат;

 Соприкасающаяся плоскость к пути в точке;

 Спрямляющая плоскость к кривой в точке;

 Нормальная плоскость к кривой в точке;

 Касательная плоскость к кривой в точке.
