Форматы AutoCAD

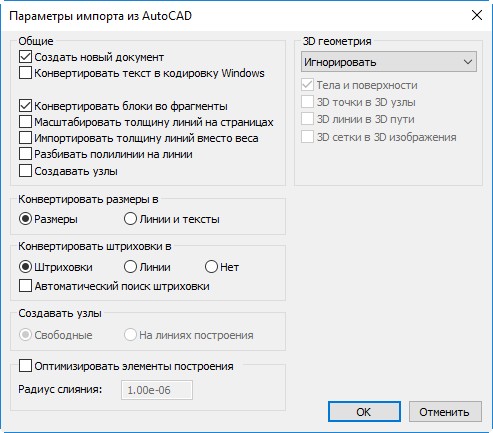

При импорте в T-FLEX CAD документов AutoCAD необходимо задать следующие параметры:

Создать новый документ. Данный параметр указывает, куда должен быть помещён результат импорта: в текущий документ T-FLEX CAD или в новый документ.

Конвертировать текст в кодировку Windows. При установке данного параметра все импортируемые тексты будут преобразованы в кодировку Windows. Данный флажок следует использовать в том случае, когда осуществляется импорт документа AutoCAD из одной из его старых версий, работающих под DOS.

Конвертировать блоки во фрагменты. Данный параметр позволяет выбрать способ конвертации блоков AutoCAD. По умолчанию флажок снят и блоки преобразуются в набор обычных 2D элементов T-FLEX CAD. Когда же флажок установлен, блоки конвертируются во фрагменты T-FLEX CAD.

Масштабировать толщину линий на страницах. Данный параметр управляет флажком масштабирования линий на чертёжных видах, отображающих страницы из AutoCAD.

Импортировать толщину линий вместо веса. Параметр указывает, откуда брать толщину импортируемых линий. Если флаг снят, то вес линии в AutoCAD будет определять толщину линии в T-FLEX CAD.

Разбивать полилинии на линии. Позволяет масштабировать толщину линий для чертёжных видов. Параметр полезен после импорта из AutoCAD.

Создавать узлы. Импортирует точки в свободные узлы.



Следующие две группы параметров (Конвертировать размеры в и Конвертировать штриховки в) определяют способ преобразования элементов AutoCAD (размеров и штриховок) в элементы T‑FLEX CAD. Дополнительный флажок для штриховок Автоматический поиск штриховки включает автоматический поиск штриховки (по значениям точек, заданных в AutoCAD при создании штриховки - Pick points). Его рекомендуется устанавливать в тех случаях, когда импорт штриховки в обычном режиме (при снятом флажке) проходит неудачно.

Доступен импорт градиентных заливок.

При импорте точки исходного чертежа AutoCAD преобразуются (там, где это возможно) в свободные 2D узлы T-FLEX CAD. Большое количество созданных узлов может осложнить дальнейшую работу с импортированным чертежом. Избежать этого можно, установив флажок:

Оптимизировать элементы построения. При установке данного параметра узлы, расположенные на расстоянии, меньшем, чем заданный радиус слияния, будут объединяться в один узел.

Если флажок снят, то совпадение узлов не проверяется. Это позволяет ускорить процесс импорта, но может сильно усложнить чертёж.

Необходимо отметить, что поскольку чертежи в форматах DXF и DWG не являются параметрическими, в системе T-FLEX они также остаются непараметрическими.

Изображение. При наличии изображения в исходном документе оно импортируется без указания специальной опции.

3D геометрия. Этот параметр используется в случае, когда исходный файл AutoCAD содержит твердотельную 3D геометрию:

Игнорировать 3D данные. При выборе данного варианта 3D геометрия игнорируется при конвертации;

Импортировать 3D как 2D. В этом случае 3D тела из исходной модели AutoCAD при конвертации проецируются на 2D чертёж, 3D геометрия в результирующем файле T-FLEX CAD отсутствует;



Импортировать только 3D. 3D геометрия исходного файла преобразуется в 3D геометрию T‑FLEX CAD.

?Тела и поверхности – импорт стандартной геометрии тел и поверхностей.

?3D линии в 3D пути – импорт 3D линий AUTOCAD в 3D пути T-FLEX.

?3D точки в 3D узлы - импорт 3D точек AUTOCAD в 3D узлы T-FLEX.

?3D сетки в 3D изображения – модель AUTOCAD будет импортирована как 3D изображение.
