Форматы IGES, STEP, Solid Edge, SolidWorks, Rhino, Revit, Autodesk Inventor, ACIS, Siemens NX (Unigraphics), Creo/ProE, Catia V5, Catia V4, I-Deas, JT, PRC, 3DXML, CGR, U3D, VDA-FS

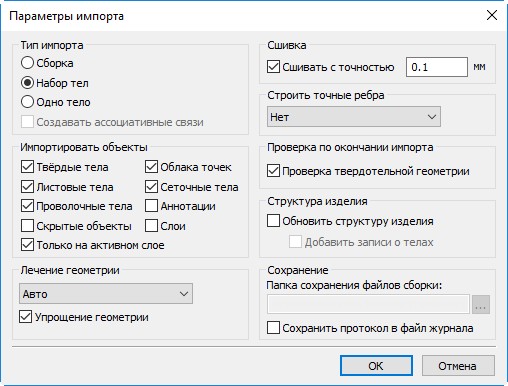

Для всех перечисленных форматов используется одинаковый диалог настроек импорта.

В режиме Сборка модель будет импортироваться с созданием структуры сборки. Для хранения фрагментов и самой сборки на диске создаются новые документы, содержащие элементы сборки. После окончания импорта в окне T-FLEX CAD будет открыт созданный файл сборки.



В режиме импорта Набор тел модель будет импортирована как набор независимых внешних моделей, соответствующих отдельным деталям сборки. Импортированная модель добавляется в текущий документ T-FLEX CAD.



В режиме Одно тело результатом импорта будет одно тело, которое вставляется в текущий документ T‑FLEX CAD. Результат аналогичен результату использования команды 3MO: Внешняя модель.

В группе Импортировать объекты можно выбрать объекты, которые будут импортированы в документ: Твёрдые тела, Листовые тела, Проволочные тела, Скрытые объекты, Сеточные тела, Аннотации, скрытые тела, тела Только на активном слое, Сеточная геометрия, Аннотации, Слои.



Если установлена опция Облака точек, то все точки из файла импортируются в T-FLEX CAD в виде 3D узлов.



Лечение геометрии. Можно выбрать один из трёх вариантов: Авто, Да, Нет.

При выборе Да, система старается исправить ошибочную геометрию в импортируемой модели и получить корректное тело. Потенциальные ошибки могут быть связаны с наличием в исходной модели самопересечений или не сшитых поверхностей. Полученное в результате лечения тело может отличаться от исходного.



Опция Лечение геометрии не гарантирует получения абсолютно корректных данных.



При выборе варианта Авто система сама решает, следует предпринимать попытку лечения или нет.

Если выбран пункт Нет, то лечение модели не производится, что ускоряет процесс импорта.

Упрощение геометрии. Опция по возможности удаляет избыточную топологию у импортируемых тел.

Сшивать с точностью. Если поверхности могут образовать твёрдое тело с заданной точностью, они будут сшиты в твёрдое тело. В противном случае поверхности останутся поверхностями.



Строить точные ребра. Доступны варианты Да, Нет, Авто. Включать опцию рекомендуется только для попытки исправить геометрию, если в модели возникают ошибки.

Проверка твердотельной геометрии. Если опция активна, то импортированная геометрия будет проверена. В окне диагностики и в верхней части экрана будут выведены сообщения при обнаружении ошибок. Проблемные объекты будут помечены в дереве.

Чтобы получить более подробное описание проблемы можно воспользоваться командой QM: Проверка модели.



Для пунктов Лечение геометрии, Строить точные ребра и Проверка твердотельной геометрии по умолчанию выставлены оптимальные с точки зрения производительности и результата варианты. Рекомендуется изменять их, только если возникают проблемы.



Обновить структуру изделия. Опция управляет созданием структуры изделия на основе данных в файле: Наименования (Имени продукта) и Обозначения (ID продукта). Опцию следует использовать, только если в импортируемом файле есть данные для структуры изделия.

Добавить записи о телах. Если опция активна, то при импорте в структуру изделия будут добавлены записи о телах.

В поле Путь сохранения результата можно задать папку, в которую будут записаны создаваемые детали и документы сборки.
