Метод построения чертежа

В системе T-FLEX CAD чертеж может быть построен одним из следующих способов.

Параметрический чертеж

Это основной режим работы системы T-FLEX CAD. Используя преимущества параметрического проектирования T-FLEX CAD, вы можете создать чертеж, который будет легко изменяться по вашему желанию. Также вы можете использовать этот чертеж в качестве элемента параметрической библиотеки для использования его в других, более сложных, чертежах. При этом вы можете задавать его положение и параметры для изменения изображения.

Непараметрический чертеж

Чертеж строится при помощи линий изображения (команда Эскиз без автоматического создания ограничений). Для построений используется стандартный набор функций создания различных примитивов (отрезков, дуг, окружностей, эллипсов, сплайнов и т.п.) и механизм объектных привязок. Такие чертежи не обладают преимуществами параметрических чертежей по эффективному изменению параметров (размеров), однако их создание в ряде случаев происходит быстрее и может дать выигрыш в тех случаях, когда не требуется существенная последующая модификация.

Построение параметрического чертежа в T-FLEX CAD

В T-FLEX CAD существует два способа создания параметрического чертежа: при помощи команд Эскиз и Ограничения или на основе линий построения.

Первый способ основан на механизме вариационной параметризации, т.е. геометрические и размерные зависимости создаются непосредственно на линиях изображения. Второй способ основан на истории построений, т.е. пользователь самостоятельно определяет геометрические зависимости между линиями построений, а затем на основе этих элементов строит линии изображения чертежа.

Проектирование на основе истории построений	Вариационное проектирование
Положение геометрического элемента относительно ранее построенных элементов определяется при его создании	Положение геометрического элемента можно задать или изменить в любой момент посредством ограничений
Циклические зависимости не возможны (ранее построенные элементы не могут зависеть от элементов, построенных позднее)	Допустимы циклические связи между элементами
Параметрическая модель является всегда полностью и однозначно определённой	Модель может быть не полностью определённой, что с одной стороны позволяет удобно её модифицировать, но с другой может приводить к непредсказуемым результатам при параметрических изменениях
Пересчёт модели требует лишь однократного прохода, что позволяет быстро считать модели с большим количеством элементов	Пересчёт модели требует специализированного расчёта системы ограничений, что ограничивает размерность модели и скорость вычислений
Использует элементы построения, на основе которых создаются линии изображения	Не требует использования линий построения. Зависимости накладываются посредством ограничений и управляющих размеров.
Переменные используются при задании параметров элементов построения	Переменные используются в качестве значений управляющих размеров, а также для подавления ограничений и управляющих размеров с целью качественных изменений в схеме параметризации
Переопределение зависимостей между элементами является достаточно сложной, иногда невыполнимой процедурой	Переопределение зависимостей между элементами сводится к удалению ограничений и созданию новых ограничений
Автоматическое выявление зависимостей и установка взаимосвязей между элементами затруднено	Возможно автоматическое выявление взаимосвязей и создание ограничений как при создании элементов модели, так и для ранее созданных элементов, например, для импортированных чертежей и эскизов

Кратко рассмотрим каждый из этих способов.

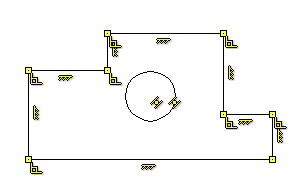

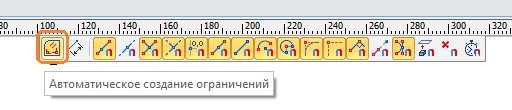

1.Вариационное проектирование. Чертёж создаётся при помощи команды Эскиз в режиме автоматического создания ограничений.

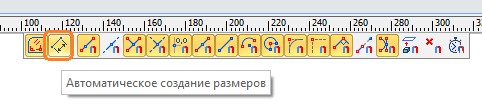

В процессе создания линий изображения система сама устанавливает зависимости между элементами. Ограничения позволяют изменять геометрию моделей, устанавливая отношения между линиями чертежа. Управляющие размеры позволяют быстро и наглядно изменять созданный чертёж. Управляющие размеры могут быть созданы вручную или в автоматическом режиме.

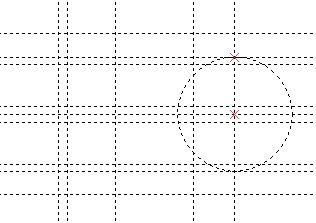

2.Чертёж на основе линий построения. Построение чертежа начинается с задания элементов построения. Элементы построения могут быть созданы различными способами. Сначала задаются базовые линии построения, от которых в дальнейшем будут строиться новые линии построения. Базовыми линиями могут быть вертикальные и горизонтальные прямые. Далее вы строите прямые, окружности или другие элементы, относительно базовых линий. Например, параллельные прямые, окружности касательные прямым и т.д. Тем самым вы определяете способ построения новых линий, который запоминается в документе. На пересечении линий построения вы создаете узлы, которые требуются для проведения дальнейших построений. Затем вы продолжаете строить линии, задавая их различными способами относительно построенных ранее. Например: прямая, проходящая через два узла, окружность касательная к прямой и проходящая через узел и т.д. Все эти зависимости сохраняются, и в дальнейшем при изменении базовых или других элементов построения положение зависимых прямых, окружностей и узлов будет определяться исходя из способа их задания.

Таким образом, на начальном этапе построения чертежа вы определяете параметрические зависимости элементов построения чертежа, то есть строите параметрический каркас чертежа.

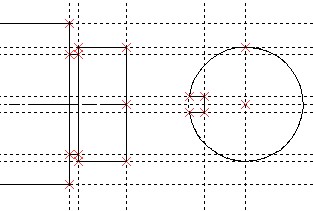

После задания вспомогательных линий вы осуществляете нанесение элементов, формирующих изображение чертежа. Вы наносите линии изображения - отрезки, дуги, окружности. При их нанесении вы привязываете их к созданным элементам построения - узлам и линиям построения.

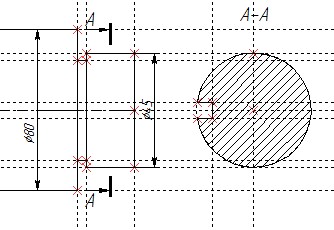

После нанесения основного изображения вы приступаете к оформлению чертежа. Наносите размеры, привязывая их к линиям построения и узлам. Определяете контуры штриховок и способы их заполнения. Наносите текстовую информацию. При нанесении текстов вы можете задать привязку текстов к элементам построения - узлам, линиям построения. Это необходимо сделать, если текст должен перемещаться вместе с изменением изображения чертежа. Далее, если это необходимо, вы наносите допуски, шероховатости, надписи.

После этого вы получите параметрический чертеж и сможете его модифицировать. Вы можете изменять параметры элементов построения. Например, расстояние параллельной линии от базовой, угол наклона прямой относительно другой, радиусы окружностей.

При этом все элементы нанесения будут изменять свое положение вслед за изменением положения элементов построения, с которыми они связаны. Таким образом, вы будете получать различные варианты одного и того же чертежа. При этом все оформление чертежа будет соответственно изменяться.

Линии построения могут иметь числовой параметр (расстояние от параллельной прямой, угол, радиус окружности и т.д.). Значение параметра задается вовремя создания элемента построения. Некоторые из конструктивных элементов могут не иметь параметра, например, прямая, проходящая через два узла. В качестве параметра элемента построения может использоваться переменная. Значение переменной может быть задано константой или выражением. В выражении могут присутствовать другие переменные, различные арифметические и логические операции, условные операции, обращения к стандартным математическим функциям, а также обращения к внешним базам данных.

Любой чертеж системы T-FLEX CAD может быть использован при работе с другим чертежом в качестве фрагмента, с соответствующими параметрами. Фрагменты используются для создания параметрических сборочных чертежей.

3.Построение непараметрического чертежа в T-FLEX CAD

Данный способ создания чертежа предусматривает быстрый ввод линий изображения (см. команду "SK - Эскиз"). При создании элементов эскиза используются объектные привязки и динамические подсказки, но не используются ограничения. Такие чертежи не обладают преимуществами параметрических чертежей по эффективному изменению параметров (размеров). Создание таких чертежей имеет смысл в тех случаях, когда не требуется существенное изменение размеров изделия.
