Виртуальная реальность

Для пользователей, желающих использовать технологии виртуальной реальности в своей работе, мы создали новое приложение T-FLEX VR. Приложение позволяет изучить модель в виртуальном пространстве и взаимодействовать с ней, как будто это уже изготовленное изделие.

Для работы приложения требуются шлем виртуальной реальности и контроллеры. Приложение работает со шлемами HTC Vive, Oculus Rift и другими устройствами, поддерживающими работу через программный интерфейс OpenVR.

T-FLEX VR лицензируется как отдельный продукт.

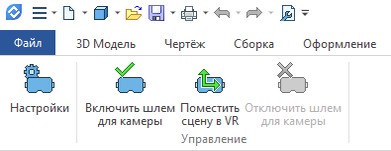

При запуске модуля в Ленте появляется дополнительная закладка, содержащие команды, необходимые для работы со шлемом виртуальной реальности.

Кроме этого, команды по управлению шлемом доступны для объектов «Камера», созданных пользователем в 3D модели.

Контроллеры позволяют перемещать объекты в сцене и вызывать команды, а 3D шлем даёт пользователю увидеть модель в натуральную величину. Синхронное обновление позволяет пользователю видеть результаты его действий в реальном времени.

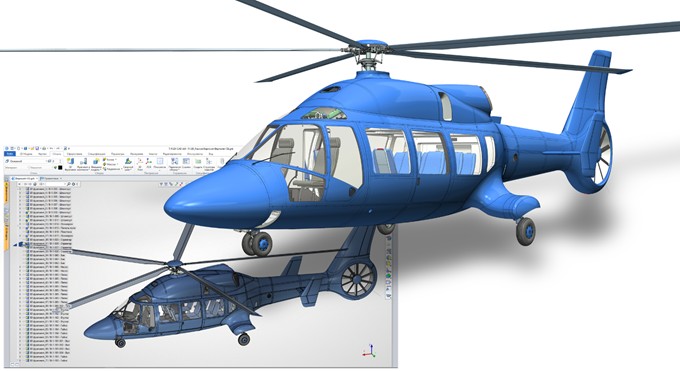

Модели T-FLEX CAD не требуют никакой специальной подготовки для отображения в VR.

Модуль встроен в T-FLEX CAD, поэтому для отображения открытой модели в VR нужно лишь создать камеру и запустить режим виртуальной реальности.

Пользователь может настроить работу в виртуальной реальности удобным для себя образом благодаря широкому набору настроек. Их можно сохранить в отдельный файл. Например, можно включить вращение вокруг вертикальной оси или дать возможность перемещать камеру только в горизонтальной плоскости, выбрав соответствующие опции. В сцене можно задать удобные источники освещения и задать отображение пола.

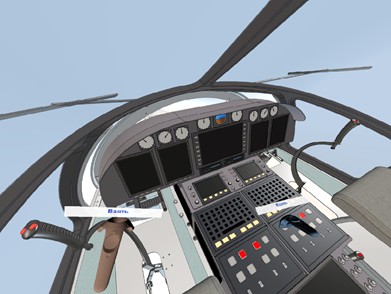

Контроллеры в руках пользователя также отображаются в сцене. Над контроллерами находится строка с подсказкой о том, какая команда сейчас активна.

Настройка каждого контроллера происходит отдельно. Можно отключить ненужные команды для контроллера.

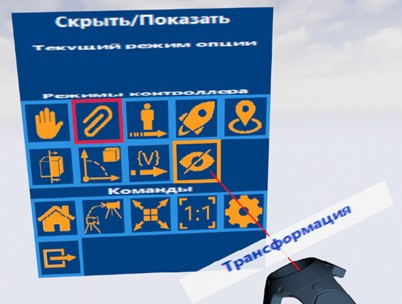

Для выбора активной команды используется специальное меню.

В списке доступны специализированные команды T-FLEX CAD и стандартные команды по работе с контроллерами.

Команды по навигации в сцене:

Телепортация. Перемещает пользователя в выбранную точку пространства. Этот режим навигации наиболее удобен при работе с архитектурными моделями, когда пользователь хочет «ходить» внутри виртуальных объектов.

Переместиться к объекту. В этом режиме пользователь указывает на ту часть 3D-модели, которую он хочет увидеть ближе, и «телепортируется» так, чтобы максимально комфортно рассмотреть выбранный участок. Этот режим может быть полезен при необходимости визуальной оценки промышленных 3D-моделей с большим количеством мелких деталей, находящихся на некотором удалении друг от друга.

Полёт. В этом режиме пользователь указывает точку на 3D-модели, а затем движется с некоторой скоростью к этой точке.

Установка масштаба изображения 1:1. Опция полезна, когда масштаб 3D-модели должен соответствовать масштабу реального изделия.

Выбор камеры. В 3D-сцене может находится сразу несколько камер. Опция позволяет быстро переключаться между ними. Это бывает очень удобно в те моменты, когда необходимо быстро переключаться между заранее известными точками обзора.

Команды для работы с моделью:

С помощью манипуляторов пользователь может вращать сцену и менять её масштаб.

Взять. Команда позволяет выбрать объект в сцене. Этот объект можно вращать и масштабировать с помощью второго контроллера. В качестве объекта может выступать любая деталь модели.

Сечение. В сцене появляется секущая плоскость, которую можно двигать динамически или установить в нужном положении. Можно задать несколько плоскостей сразу.

Разборка. Команда позволяет запустить выбранный сценарий разборки и наблюдать за ней с любого удобного ракурса. Это позволяет использовать приложение для обучения обслуживающего персонала, что актуально для тех случаев, когда оборудование является дорогим, опасным, либо существует только в виде виртуального прототипа.



Приложение T-FLEX VR включает команды, которые недоступны в других САПР с поддержкой виртуальной реальности.

Сопряжения. Если в модели созданы сопряжения, то пользователь может перемещать элементы модели в соответствии с заданными сопряжениями. Сопряжения действуют так же как в T-FLEX CAD, т.е. если детали связаны между собой, то при задействовании одной детали механизма, в движения приходят все остальные. Это позволит, например, смоделировать работу зубчатых передач в станке.

Манипуляторы. При наличии в сцене манипуляторов, связанных с переменными модели, эти манипуляторы можно задействовать в виртуальном пространстве и тем самым менять конфигурацию модели прямо на глазах.



Уже сейчас T-FLEX VR может использоваться на всех этапах подготовки изделия: планирования, проектирования, согласования и приёмки, послепродажного обслуживания и обучения. Также можно использовать приложение для презентации готовой или готовящейся к выпуску продукции. При этом T-FLEX VR даёт пользователям возможность не только проводить визуальный анализ изделия, проверять его эргономичность, оценивать дизайн, но и вести реальное проектирование в виртуальном пространстве. Кроме того, теперь у пользователей T-FLEX CAD есть возможность использовать виртуальную реальность как среду для обучения обслуживающего персонала.
