Работа со сборками
Работа со сборками |
|
При разработке новой версии T-FLEX CAD большое внимание было уделено вопросам управления геометрией объектов для повышения удобства работы со сложными сборками и деталями. Повышена эффективность работы старых механизмов и добавлен ряд новых функций.
●Усовершенствован механизм заимствования геометрии для проектирования элементов в сборке. Теперь пользователь может не только создавать детали в контексте сборке на основе существующей геометрии, но даже выгружать эту геометрию в отдельный файл и отслеживать её изменение. Это открывает широкие возможности для коллективной работы над сложными проектами;
●Улучшена навигация по сборкам. В дереве модели и окне Структура сборки теперь отображается информация обо всех элементах подсборок на всех уровнях. Пользователь может сразу же перейти к редактированию любого из этих элементов прямо в контексте сборки.
В системе реализован новый механизм ссылочных элементов, позволяющий заимствовать трёхмерную геометрию объектов для выполнения последующих операций. Заимствованы могут быть как основные элементы модели (3D узлы, системы координат, рабочие плоскости, 3D профили, 3D пути, тела различных типов), так и топологические элементы (рёбра, грани, вершины).

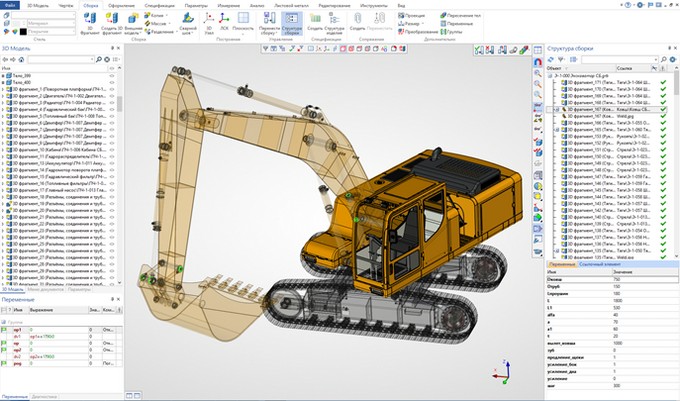

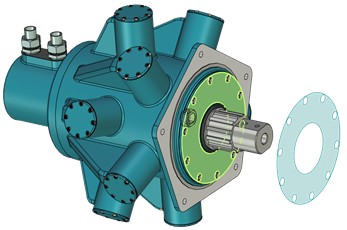

В примере ниже была заимствована грань корпуса экскаватора для привязки модели гидромотора.
Если эта грань изменится, или потребуется переместить гидромотор/корпус в сцене, у пользователей не возникнет проблем с привязкой объектов. Корпус и гидромотор будут перемещаться и изменяться независимо друг от друга.

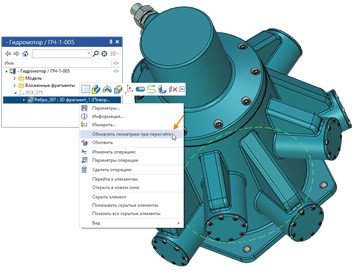

Для обновления грани корпуса, к которой привязан гидромотор, можно воспользоваться командой Обновить геометрию при пересчёте.

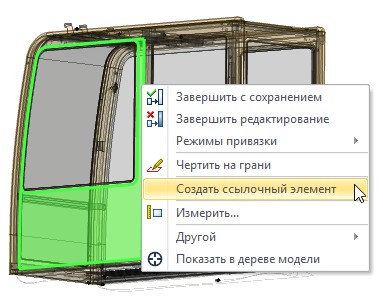

В системе появилась команда Создать ссылочный элемент, при выполнении которой создаётся объект соответствующего типа, хранящий копию геометрии исходного элемента. Эта копия «помнит» информацию об источнике, и его геометрия может обновляться либо автоматически, либо по запросу пользователя в зависимости от соответствующего параметра ссылочного элемента.

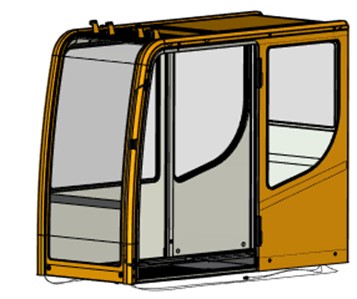

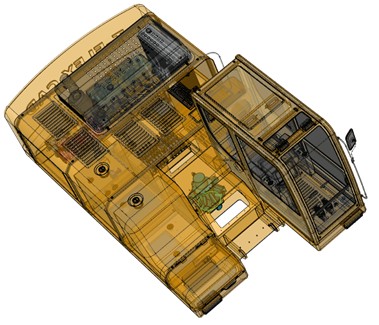

Например, нужно выгрузить кабину для её наполнения оборудованием. Кабина разрабатывается одним пользователем, и у других пользователей нет доступа к этому файлу.

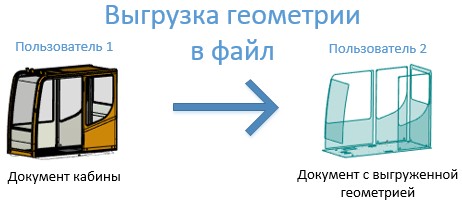

Геометрию кабины можно выгрузить в отдельный файл, чтобы несколько пользователей могли работать параллельно. Для этого создаётся фрагмент в контексте сборки, и в него выгружаются ссылочные элементы.

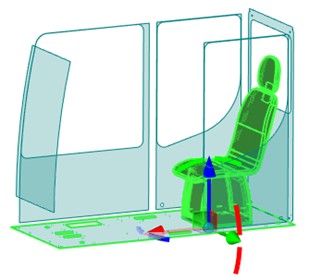

На основе этих выгруженных элементов другой пользователь может располагать в кабине оборудование, имея полные данные о текущих габаритах кабины. При этом можно осуществлять привязку к выгруженной геометрии и обновлять выгруженную геометрию в соответствии с изменениями в исходном файле кабины.
Механизм ссылочных элементов позволяет решить задачи, возникающие при разработке сложных сборок. Например, пользователь может заимствовать геометрию элементов с элементов вышестоящих фрагментов в структуре сборки, либо с фрагментов, расположенных в «параллельных» подсборках.

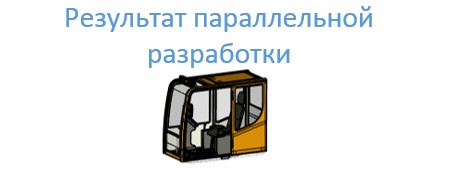

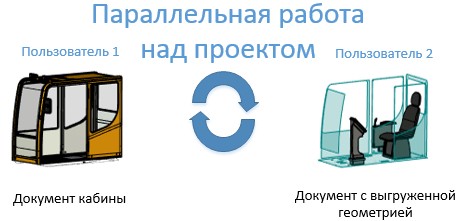

Пример схемы совместной работы:
Геометрия выгружается в отдельный файл в контексте сборки.
Пользователь может в любой момент получить изменения выгруженной геометрии из исходного документа или обновить исходный документ в соответствии с изменениями в выгруженном файле.
Механизм ссылочных элементов обеспечивает отсутствие потерь заимствованной геометрии, и, соответственно, целостность модели в случае отсутствия объекта-источника исходной геометрии. Например, при переименовании или удалении файла фрагмента, являющегося источником ссылочной геометрии, возникновении ошибок пересчёта тела и т.д.
Введение механизма ссылочных элементов позволяет вывести T-FLEX CAD на новый уровень и существенно упростить проектирование сложных изделий для пользователей.

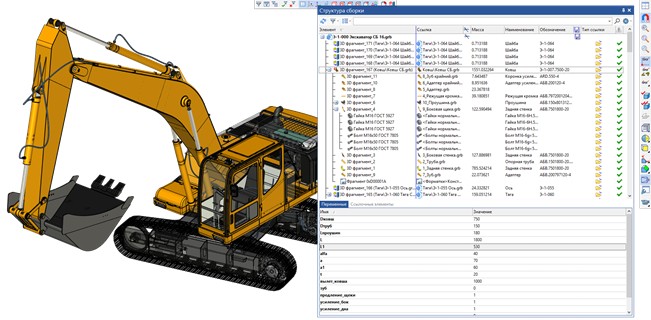

Окно Ссылки переименовано в окно Структура сборки и в него добавлены новые возможности. Окно обеспечивает функциональность по управлению многоуровневой структурой сборочной модели. Информация представлена в виде древовидной структуры. При выборе фрагментов отображается список переменных этих фрагментов и ссылочная геометрия.

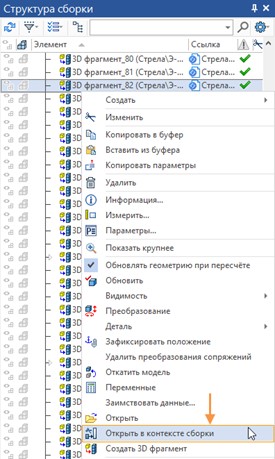

Для фрагментов любого уровня доступна опция Открыть в контексте сборки. Переход в редактирование в контексте сборки можно также осуществить двойным кликом по фрагменту.
Все фрагменты верхнего уровня, в сборки которых входит редактируемый в контексте сборки фрагмент, будут помечены курсивом. Это позволит упростить поиск редактируемого фрагмента.

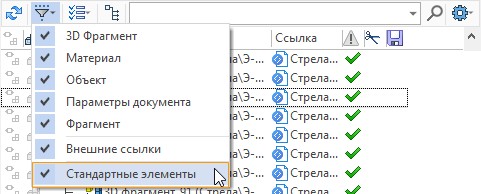

Добавлена возможность скрыть в списке стандартные изделия для упрощения работы с крупными сборками.
Вся заимствованная из других файлов геометрия отображается на вкладке Ссылочная геометрия.
На любом уровне структуры сборки стала доступной команда контекстного меню Создать 3D фрагмент. Команда позволяет задать основные параметры нового компонента сборки, и, при необходимости, сразу перейти к его редактированию в контексте сборки.

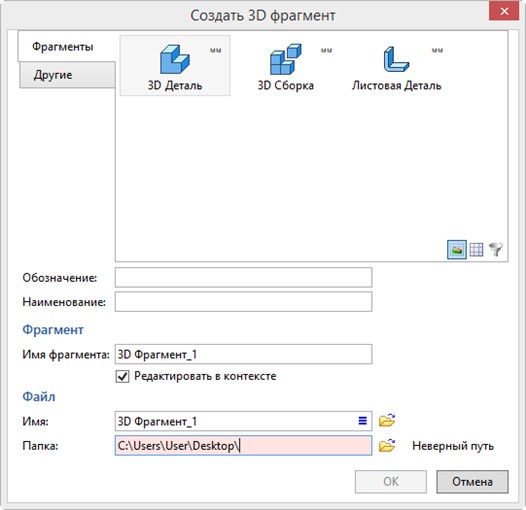

Обновлённый диалог создания 3D фрагмента позволяет выбрать прототип, на основе которого будет создан новый документ фрагмента, задать его наименование и обозначение, задать имя, которое будет установлено для нового фрагмента в сборке.

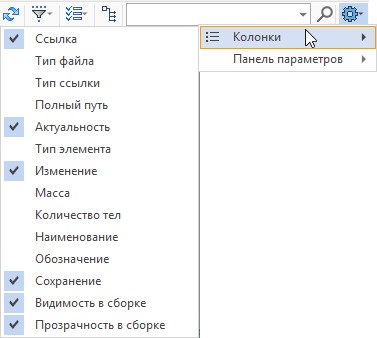

Пользователь может настроить отображаемые колонки для элементов структуры.
В режиме работы под управлением T-FLEX DOCs в перечень добавляются колонки, обеспечивающие процесс коллективной работы над изделием. К ним относятся: Автор последнего изменения, Дата последнего изменения, Комментарий последнего изменения, Актуальность локальной копии файла, а также ряд других. При работе под управлением системы документооборота, окно «Структура сборки» обеспечивает выполнение команд, необходимых для полноценной коллективной работы с компонентами сборочной модели.

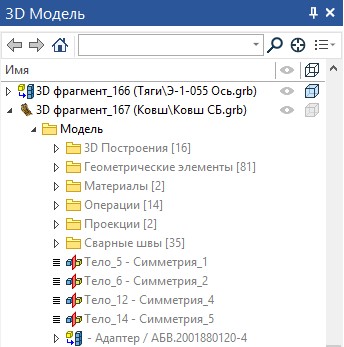

Отображение структуры сборки в окне «3D Модель»

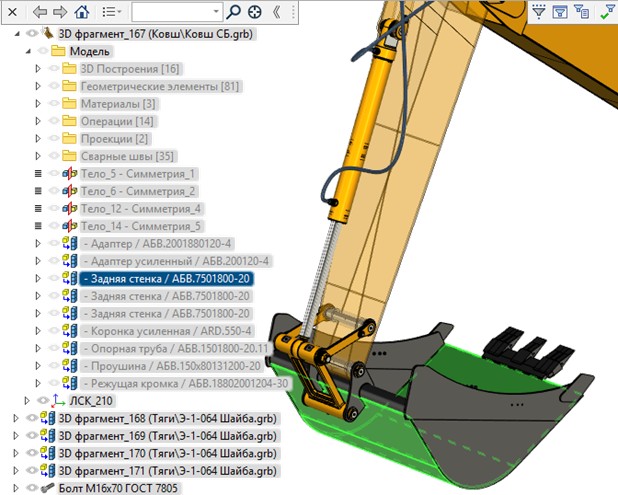

Окно 3D Модель доработано для обеспечения управления структурой сборок. Теперь в окне отображается структура всех фрагментов и подсборок, которые входят в сборку. Чтобы посмотреть эту структуру нужно открыть папку «Модель» для фрагмента подсборки.
Просмотр структуры доступен для всех уровней вложенности.
Пометка тел и операций также происходит на всех уровнях вложенности.
Для элементов в папке «Модель» доступна команда Открыть в контексте сборки. Если вызвать команду для фрагмента или операции, то система перейдёт в её редактирование в контексте сборки.
Теперь все фрагменты и операции могут быть отредактированы прямо в сборке.
Рядом с именами папок в дереве модели отображается число объектов в этой папке.
Визуализация в контексте сборки

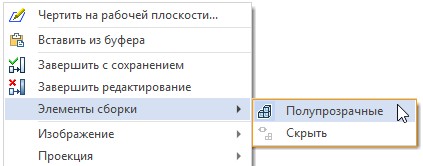

Вся незадействованная в контексте сборки геометрия по умолчанию становится полупрозрачной. Теперь можно управлять её визуализацией. Незадействованные элементы могут отображаться в контексте сборки без изменений или быть скрыты.

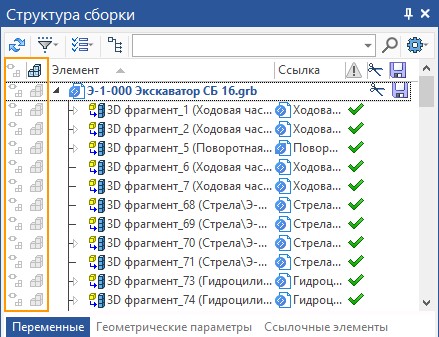

Окно «Структура сборки» позволяет управлять видимостью и режимом визуализации любых фрагментов за пределами редактируемой модели. Это касается как элементов сборки, находящихся на уровнях выше или ниже редактируемой модели, так и фрагментов, расположенных на одном уровне с ней. Для этого в окне структуры сборки имеются соответствующие команды и колонки.
