Картинки



Создание картинок осуществляется в команде IPicture.

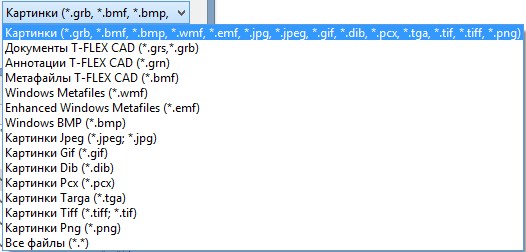

Картинкой могут являться файлы следующих форматов:



В чертежах T-FLEX включенные картинки являются элементами изображения чертежа. По своей природе они похожи на фрагменты:они не хранятся непосредственно в чертеже (хранятся ссылки на файлы) и имеют точки привязки. При необходимости связь с исходным файлом может быть разорвана. Основное отличие от фрагмента - нет параметрических возможностей. При использовании картинок не происходит пересчёта, и чертежи перерисовываются несколько быстрее.



Существует два способа привязки картинки на чертеже:

1. С помощью двух угловых точек привязки. Представьте себе, что графическое изображение картинки как бы ограничено прямоугольником. Задавая два противоположных угла этого прямоугольника на чертеже, мы можем таким образом варьировать положением и размером изображения картинки на чертеже.



Более того, угловые точки можно "привязать" к узлам чертежа для того, чтобы можно было параметрически управлять положением и размером изображения картинки.



2. С помощью одной точки привязки, угла поворота и масштаба. В этом случае в качестве точки привязки используется центр изображения картинки. Этот способ позволяет задавать наклон. Размер изображения можно регулировать с помощью масштабного коэффициента. Как и в предыдущем способе точка привязки может быть связана с узлом.





Смотри: IPicture
