Закладка "Приоритет"

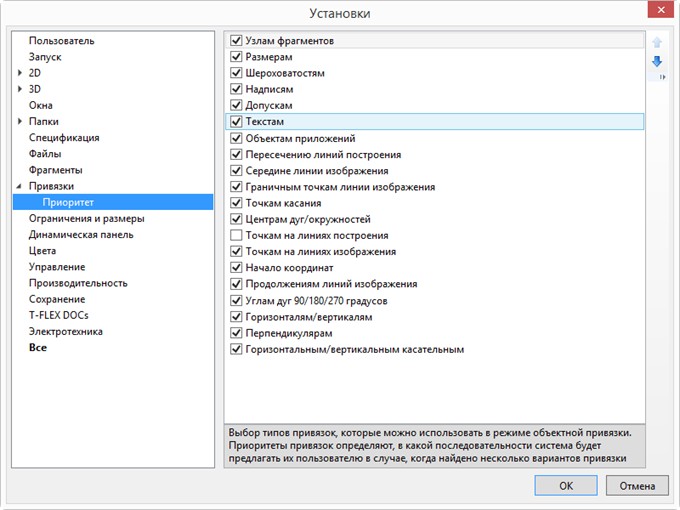

Закладка «Приоритет» определяет, какие типы привязок можно использовать в режиме объектной привязки.

Большинством привязок можно управлять и вне команды SO: Задать установки системы – с помощью пиктограмм инструментальной панели «Привязки».

Например, нужно расположить допуск рядом с размером. Для этого должен быть включён флажок Разрешить привязки к/Размерам. Вызовите команду Чертеж > Допуск. При приближении курсора к характерной точке размера, она выделяется прямоугольником. Если в этот момент нажать , то будет создан узел и к нему привязан элемент оформления – допуск.



Для того, чтобы привязать допуск к середине линии изображения, необходимо включить флажок Разрешить привязки к/Середине линии изображения. В этом случае в команде создания допуска при приближении к ней курсора будет подсвечиваться точка, соответствующая середине линии изображения. Если в этот момент нажать , то будет создан узел и к нему привязан элемент оформления – допуск.



Созданный с помощью привязки любого типа 2D узел может быть свободным (после создания не сохраняет связь с элементами, на основе которых он был построен) или связанным (связь узла с исходными элементами сохраняется).

При использовании привязок к пересечению линий построения, центру окружности, граничным точкам линий изображения, к характерным точкам элементов оформления чертежа (размеров, надписей, шероховатостей, допусков), а также 2D фрагментов – всегда создаются связанные узлы.

При использовании всех остальных типов привязок учитывается состояние режима автопараметризации (пиктограмма в панели «Вид»). Если режим автопараметризации был включён, то создаётся связанный узел. При отключённом режиме автопараметризации создаётся либо свободный узел, либо выбирается точка с соответствующими координатами (при создании надписи, шероховатости, допуска, обозначения вида и 2D фрагментов).

Кнопки и позволяют изменять приоритет объектных привязок. Приоритеты привязок определяют, в какой последовательности система будет предлагать их пользователю в случае, когда найдено несколько вариантов привязки. В списке Разрешить привязки к привязки расположены по мере убывания приоритета.

Например, по умолчанию привязка к линиям построения имеет более высокий приоритет, чем привязка «Вертикаль/Горизонталь» (это можно определить по их расположению в списке). Следовательно, при построении 2D элементов с использованием привязок система в первую очередь будет предлагать пользователю привязку к линиям построения, и только после неё – привязку к вертикали/горизонтали относительно узлов.
