Закладка "Фильтры"
Закладка "Фильтры" |
|

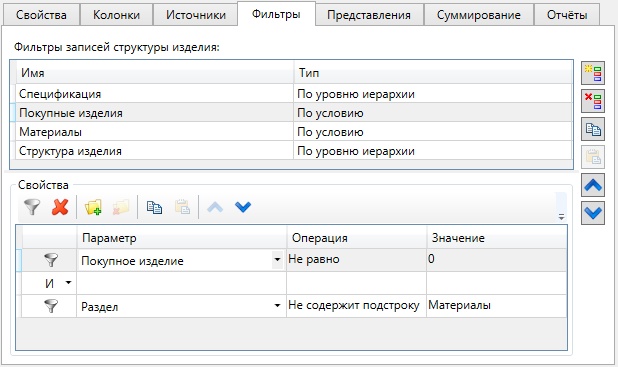

Фильтры задают условия отбора данных для представлений. Можно задать несколько фильтров, которые будут использованы в разных представлениях. Например, отобрать из структуры изделия только записи касающиеся материалов для получения соответствующего отчёта.
Подробее о представлениях можно прочитать в разделе “Закладка Представления”.
Справа от списка фильтров расположены иконки для создания
, удаления
, копирования/вставки
/
через буфер и перемещения фильтров в списке
.
При создании нового фильтра можно выбрать один из типов: По уровню иерархии или По условию. Имя фильтра можно изменить после нажатия |
|
- По уровню иерархии. Данный тип фильтра позволяет задавать с какого уровня вложенности будут собираться данные для структуры изделия в сборочной модели.
Для фильтра задаётся Тип сравнения и Уровень. Значения уровней начинается с "0" (само изделие находится на нулевом уровне). Например, фильтр "меньше или равно 1" будет собирать данные в файле сборки и файлах фрагментов первого и второго уровней.
- По условию. Данный тип позволяет задать условия на содержимое колонок структуры изделия.
Задание фильтра совпадает с описанным ранее фильтром для источников данных. Отличие только в том, что выпадающий список Параметр содержит перечень колонок структуры изделия.

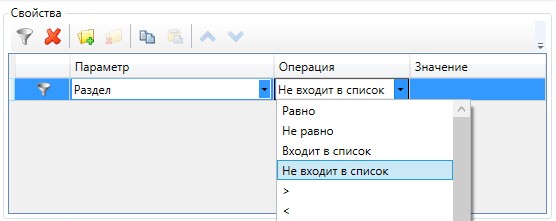

Для создания фильтра нужно выбрать колонку и задать условие для отбора содержащихся в ней значений.
Смотри: Типы структуры изделия
в поле имени.
