Закладка "Источники"



В качестве записей структуры изделия можно использовать любые объекты чертежа и 3D модели. В свойствах можно выделить типы объектов для внесения в структуру изделия и задать условия для их отбора. Отобранные объекты будут выступать в качестве источников данных.

Например, в структуру изделия могут автоматически вноситься данные по всем созданным в текущем документе трубопроводам.

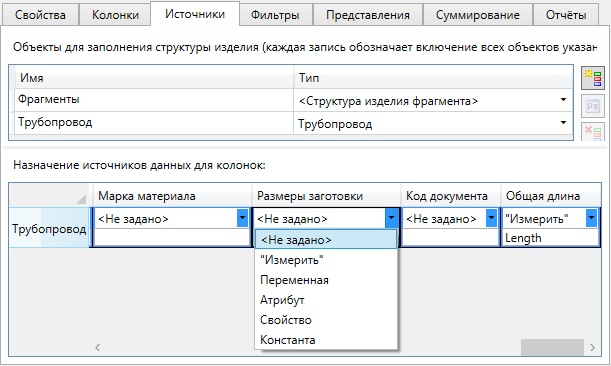

Для этой цели используется закладка Источники. Здесь можно назначить источники данных и указать, какие данные будут передаваться в колонки.

Справа от списка источников расположены иконки для создания , удаления , вызова свойств и перемещения строк в списке .

Источник <Фрагмент с иерархией> присутствует в структуре изделия по умолчанию. Он обеспечивает получение данных из файлов фрагментов. Это означает, что все данные, внесённые в структуру изделия во фрагменте, будут перенесены в структуру изделия текущего документа.

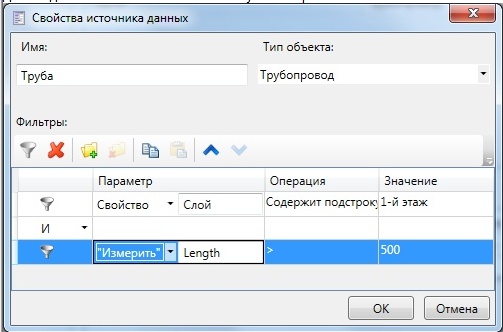

Для создания нового источника используется опция . Она вызывает окно свойств источника данных (для уже существующих строк свойства вызываются опцией ).

Имя. Задаёт имя источника данных.

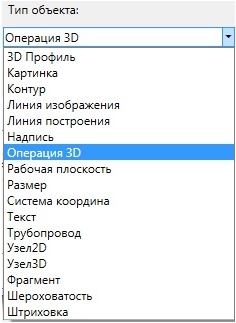

Тип объекта. В выпадающем списке содержатся доступные для получения данных объекты.

Фильтры. Фильтры предназначены для задания условий отбора источников заданного типа. Фильтр может состоять из неограниченного количества условий, объединяемых логическими операциями «И» и «ИЛИ», которые используются при проверке всего набора условий в целом. При добавлении в список второго и более условий, логические операции будут добавляться к ним автоматически.



Опции раздела фильтры:

Добавить условие. Опция создает новую строку условия в списке условий. В соответствии с заданными условиями будет проводиться отбор включаемых в структуру изделия объектов.

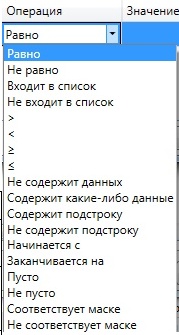

У условия имеются три составляющие: Параметр, Операция и Значение.

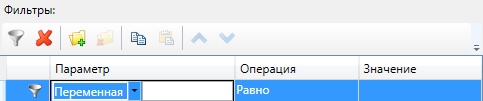

●Параметр. Параметром может являться:

-результат измерения объекта;

-значение переменной (используется только для фрагментов и деталей);

-атрибут - свойство объекта, задаваемое при помощи приложений;

-свойство объекта.

Справа от колонки "Параметр" находится поле, в которое вводится имя параметра.

Для параметра Измерить указывается имя одного из измеряемых свойств объекта (имя свойства должно совпадать с именем в команде PM: Измерить).

Для параметра Переменная указывается имя переменной, существующей в файле фрагмента.

Для параметра Атрибут указывается имя атрибута. Атрибуты объектов можно посмотреть, выбрав пункт Информация, в их контекстном меню.

Для параметра Свойство указывается имя свойства объекта, которое находится в окне Свойства.

Для задания фильтра можно использовать только общие свойства объектов. Эти свойства отображаются в окне Свойства при множественном выборе объектов одного типа.



Допускаются следующие символы маски:

Можно управлять порядком выполнения логических операций фильтров с помощью скобок.

●Значение. В это поле можно ввести значение, с которым будет сравниваться выбраный параметр.

Удалить условие. Опция удаляет текущее условие из списка.

Для создания группы условий выберите их в списке с помощью клавиш <Shift> или <Ctrl> и нажмите кнопку Группировать условия. Сгруппированные условия будут рассматриваться в списке условий как единый операнд.

Для отмены группировки условий необходимо выбрать заголовок группы и нажать кнопку Разгруппировать условия.

Копировать. Вставить. Опции создания условий фильтра при помощи буфера обмена.

/ Вверх/Вниз. Опции позволяют изменять порядок созданных условий, меняя их местами.

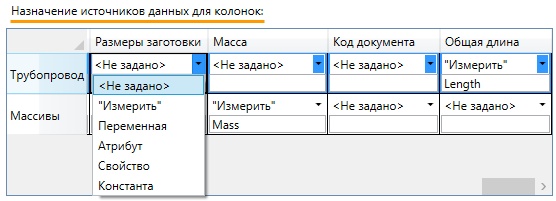

Назначение источников данных для колонок

Для каждого источника можно указать данные, которые он будет передавать в колонки структуры изделия. Для этого используется раздел Назначение источников данных для колонок.

В этом разделе для каждого источника перечислен полный список колонок, для каждой из которых можно задать условие заполнения.

Для задания условий заполнения доступно две строки. В верхней строке задаётся способ получения данных. Он задаётся аналогично полю Параметр для фильтров источников.

Данные могут являться:

-результатом измерения объекта;

-значением переменной;

-атрибутом;

-свойством объекта;

-константой.

Во второй строке указывается имя. Для Измерить указывается имя одного из измеряемых свойств объекта. Имя свойства должно совпадать с именем в команде PM:Измерить. Для параметра Переменная указывается имя переменной, которая должна существовать в файле фрагмента. Для Атрибут указывается имя атрибута. Для Свойство указывается имя свойства объекта.

Для задания источника можно использовать только общие свойства объектов. Эти свойства отображаются в окне Свойства при множественном выборе объектов одного типа.

Константа - указывается значение константы. Это значение будет использоваться для всех записей в выбранной колонке.



Смотри: Типы структуры изделия
