Закладка "Свойства"

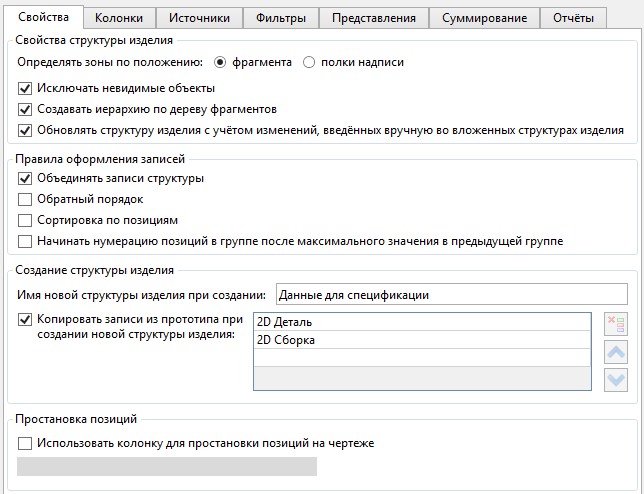

На закладке Свойства можно задать следующие параметры типа структуры изделия:

Имя по умолчанию для структуры изделия задаёт имя "по умолчанию" для типа структуры изделия. Это имя используется при создании новой структуры изделия данного типа.

Определять зоны по положению. При работе с большими чертежами, они разбиваются на зоны для упрощения поиска позиций фрагментов сборки.

При установленном флаге Фрагмента, значение зоны определяется по положению границ прямоугольника, ограничивающего элементы, принадлежащие фрагменту.

При флаге Полки надписи положение определяется по расположению полки надписи на чертеже.

Исключать невидимые объекты. Когда данный флаг установлен, в структуру изделия заносятся только видимые фрагменты. Фрагменты, невидимые на чертеже или в 3D модели (например, скрытые с помощью механизма уровней), в структуру изделия не попадут.

Создавать иерархию по дереву фрагментов. При установленном флаге иерархия, созданная в структуре изделия в файле фрагмента, поднимается в структуру изделия сборки. Если флаг снят, то все записи из файла фрагмента помещаются на один уровень в структуре изделия сборки.

Данный режим не влияет на записи структуры, сформированные автоматически на основе фрагментов или иных источников и перемещённые по иерархии структуры изделия сборки вручную.

Рассмотрим работу этих режимов на примере.

На рисунке отображается структура изделия "Подсборка 1". В ней содержатся: два фрагмента - Болт и Винт.

Установленный в колонке флаг означает, что все отмеченные записи будут включены при вставке в сборку.

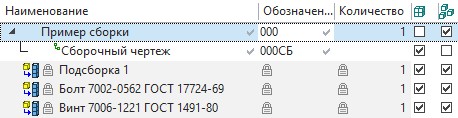

Далее была создана ещё одна сборка "Пример сборки" со своей структурой изделия. В ней был установлен режим С вложенными элементами при помощи опции . «Пример сборки» имеет следующую структуру изделия:

После добавления фрагмента "Подсборка 1" в файл "Пример сборки" и обновления его структуры изделия можно получить следующие варианты:

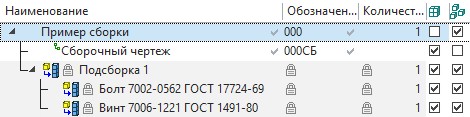

Если флаг Создавать иерархию по дереву фрагментов установлен в текущей структуре изделия, то все записи из файла фрагмента становятся "дочерними" для записи структуры сборки. Учитывается и иерархия дерева примера сборки и иерархия, созданная в структуре изделия фрагмента.

Если флаг Создавать иерархию по дереву фрагментов снят, то все записи из файла фрагмента переносятся на один уровень в структуру изделия сборки.

Обновлять структуру изделия с учётом изменений, введённых вручную во вложенных структурах изделия. Если флаг не установлен, то данные элементов сборки, которые введены в их структурах изделия вручную, не будут включены в текущую структуру изделия.

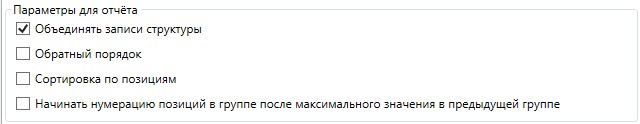

Параметры для отчёта

Объединять записи структуры. При установленном флаге записи в структуре изделия, имеющие одинаковое содержимое, будут объединены. При объединении записей учитывается параметр колонок "Игнорировать при сравнении".

Описание параметра можно найти в разделе “Закладка Колонки”.

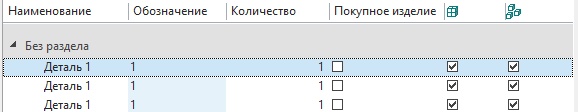

Например, детали с одинаковым наименованием и обозначением, но различным значением колонки "Количество", могут объединяться в одну строку структуры изделия.

Объединение выполняется следующим образом: запись структуры изделия сравнивается со следующей в списке записью. Если содержимое колонок в них одинаково, то они объединяются, и выполняется сравнение со следующей в списке записью. Для правильного объединения список записей должен быть упорядочен. Для этого необходимо задать правила сортировки.

Описание правил сортировки дано в разделе “Закладка Представления”.

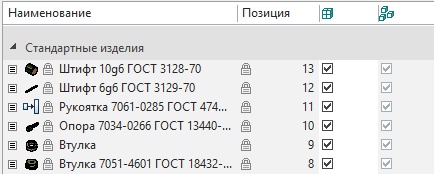

Обратный порядок. При установленном флаге, записи в окне Структура изделия будут расположены в обратном порядке, т.е. начиная с записи порядковым номером.

Порядок расположения записей в таблице определяется правилами сортировки (см. ниже).

Сортировка по позициям. Если в структуре изделия есть позиции, введённые вручную, то при установке данного флага они будут расставлены по порядку следования позиций.





Начинать нумерацию позиций в группе после максимального значения в предыдущей группе.

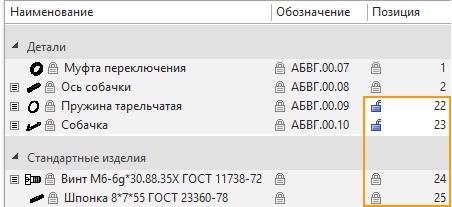

Если в разделе есть введённые вручную позиции со значением большим, чем у позиций, назначенных автоматически, то в следующем разделе автоматическая нумерация начинается с учётом максимального значения введённой вручную позиции.

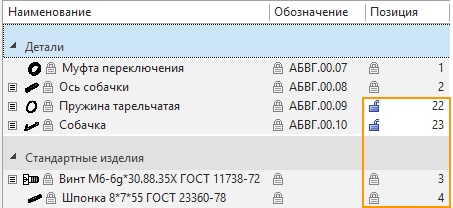

Если флаг не установлен, то в следующем разделе будут использованы “пропущенные” номера позиций из предыдущего раздела.

Опция используется для резервирования строк и позиций для деталей.

Все перечисленные опции работают только при включённом режиме Применить представление структуры изделия .

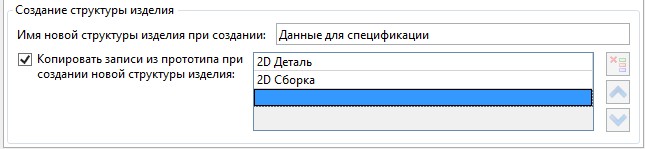

Группа Создание структуры изделия.

Имя структуры изделия при создании задаёт имя "по умолчанию" для типа структуры изделия. Это имя используется при создании новой структуры изделия данного типа.

Копировать записи из прототипа при создании новой структуры изделия. В полях можно указать названия прототипов, которые хранятся в папке «Program\Прототипы». Записи из этих прототипов могут быть добавлены в новую структуру изделия, созданную на основе данного типа.

Использовать колонку для простановки позиций на чертеже. В выпадающем списке можно выбрать колонку, которая будет использована при простановке позиций на чертеже вместо колонки «Позиция».



Смотри: Типы структуры изделия
