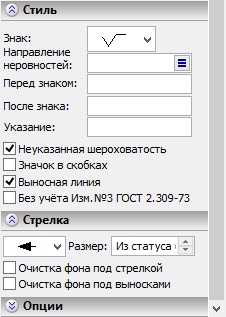

Параметры шероховатости. Закладка "Стиль"



Знак.  Тип "Знака" можно выбрать из следующего набора:

Направление неровностей. Задается символом обычного или специального шрифта, вызываемого клавишами <Alt><F9>.

Перед знаком. Параметр задаёт строку текста, которая выводится слева от знака шероховатости.

После знака. Параметр задаёт строку текста, которая выводится справа от знака шероховатости.

Указание. Параметр "Указание" является строкой, которая будет расположена над полкой.

Стрелка (Тип. Размер). Данный параметр позволяет выбрать тип и размер стрелки для выносной линии шероховатости.

В параметрах, значения которых представляют текстовую строку, можно использовать переменные, заключая их имена в фигурные скобки.

Параметры “Очистка фона под стрелкой” и “Очистка фона под выноской” управляют очисткой фона под стрелкой и выносной линией шероховатости.



Неуказанная шероховатость. При установленном флаге создаётся обозначение неуказанной шероховатости.

Для задания значка в скобках необходимо установить флажок "Значок в скобках".

Существует возможность создать неуказанную шероховатость, которая автоматически будет помещена в верхний правый угол чертежа. Для этого нужно вызвать команду "Оформление|Неуказанная шероховатость|Создать". После вызова команды появляется обычное диалоговое окно "Параметры шероховатости".



Отображение без учёта изменения №3 ГОСТ 2.309-73. При установке данного флажка обозначение шероховатости будет проставляться без учёта требований указанной поправки к ГОСТ.

Выносная линия. Данный параметр задаёт режим рисования выносной линии при привязке шероховатости к прямой или линии  изображения.

Необходимо отметить, что в параметрах, значения которых представляют текстовую строку, можно использовать переменные, заключая их имена в фигурные скобки (см. использование переменных в текстовых строках размеров).



В разделе “Стрелка” можно задать вид и размер стрелки выносной полки.
