Заготовка для листовых деталей

Для создания заготовки используется команда SMD: Заготовка:





Операция позволяет создавать листовую заготовку двумя способами.

●Форма листа

●Сечение листа

В обоих случаях исходным является плоский 3D профиль.

Все операции по работе с листовым металлом создаются на основе предварительно созданной заготовки. В качестве заготовки можно использовать твёрдое тело, включая импортированную геометрию, практически любой конфигурации. Обязательным требованием системы является наличие двух плоских параллельных граней в зоне деформации при создании различных операций листовой штамповки. Одна из этих граней будет использована в качестве базовой при создании какой-либо из операций листовой штамповки. Рекомендуется использовать в качестве листовой заготовки плоское тело, у которого боковые (торцевые) грани перпендикулярны основным (верхней и нижней) граням.

Применение специализированной операции вместо выталкивания или другой операции общего назначения позволяет упростить создание заготовки, сведя к минимуму задаваемые параметры и настройки.

В дальнейшем в этой главе при описании тела, к которому применяется какая-либо операция листовой штамповки, будет использоваться термин “заготовка” вне зависимости от способа создания тела.

Параметры команды

Параметры команды, относящиеся к общим – описаны в соответствующем разделе выше.

Вариант создания.

Толщина. Поле ввода толщины листа в миллиметрах.

Вариант направления выталкивания на заданную толщину.

Ширина. Задаёт ширину заготовки в случае создания по варианту Сечение листа.

Опции автоменю.

Закончить ввод. Построить геометрию по заданным параметрам. В случае если параметров недостаточно – опция неактивна.

Задать параметры элемента. Вызов стандартного диалога параметров команды трёхмерного моделирования.

Выйти из команды. Закрывает команду с отменой заданных параметров.

Предварительный просмотр. Опция включает/выключает стандартную опцию просмотра команд трёхмерного моделирования.

Выбрать 3D профиль. Выбор профиля согласно которому будет построена заготовка. Опция обязательная для создания заготовки.

Начертить профиль. Опция прозрачного режима создания заготовки. Опция позволяет перейти в режим черчения на выбранной рабочей плоскости для создания исходного профиля. В этом случае при выходе из режима черчения на рабочей плоскости созданный профиль будет выбран автоматически.

Создание заготовки

Для создания заготовки достаточно указать исходный 3D профиль. При входе в операцию режим выбора 3D профиля активизируется автоматически. Тип выбранного профиля определит вариант создания заготовки. Если контур замкнутый – то будет автоматически выбран вариант создания по форме листа. Если контур не замкнутый – то будет выбран вариант по сечению листа. Указываем необходимые параметры и завершаем ввод.

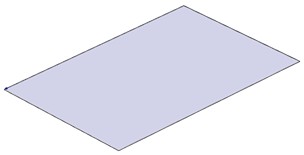

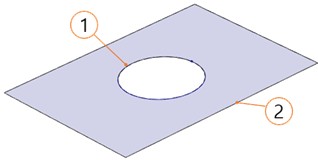

Форма листа. Исходный 3D профиль определяет контур будущего тела заготовки. Рекомендуется использовать одноконтурный 3D профиль. Однако допускается использование и многоконтурного, отвечающего следующим требованиям: 3D профиль должен состоять только из одного охватывающего контура и вложенные контуры должны быть первого уровня.

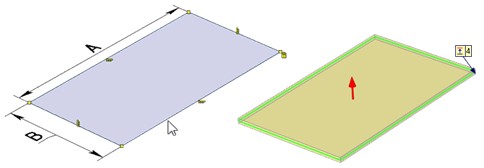

При данном способе создания листовой заготовки, помимо 3D профиля, задаются толщина заготовки и направление выталкивания профиля при её создании. Выбранный профиль выталкивается по нормали на заданную толщину листа заготовки. Выталкивание производиться одним из трёх способов: вверх относительно плоскости исходного профиля, вниз относительно плоскости профиля или в обе стороны симметрично.

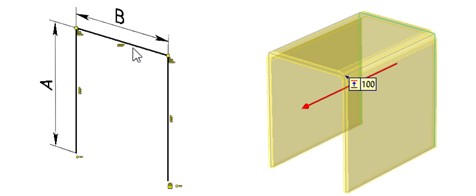

Сечение листа. 3D профиль определяет форму сечения тела заготовки. В этом случае можно использовать только плоский одноконтурный 3D профиль. Он может быть, как замкнутым (в результате будет создана заготовка в виде “трубы”), так и не замкнутым. В случае выбор замкнутого профиля изменить тип заготовки необходимо вручную.

Как и в предыдущем случае, выталкивание на толщину листа может производиться тремя способами относительно поверхности, получившейся после выталкивания контура. Рёбра получившегося листового тела (углы сечения заготовки) автоматически скругляются. Ширина заготовки (значение выталкивания) определяется параметром Ширина.
