Спиральный 3D путь

Вызов команды:

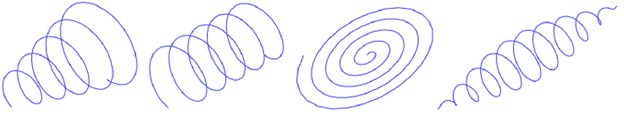

Спиральный путь – это специальный тип 3D пути, который позволяет получить коническую, цилиндрическую, плоскую или параметрическую винтовую кривую вокруг выбранной оси.

Основные сведения и возможности

Ось спирального 3D пути

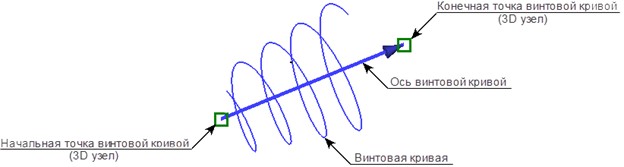

Винтовая кривая строится вокруг оси спирали. Ось определяется любым 3D объектом, способным определить 3D путь в пространстве и двумя 3D точками: начальной и конечной. 3D точки могут задаваться 3D узлами, а также любым 3D объектом, способным определить точку в пространстве. Вектор, задающий ось спирали, будет направлен от первой точки ко второй (соответственно будут определяться начало и конец). Вид кривой определяется параметрами спирального 3D пути.



Основные параметры спирального 3D пути

Вид получающегося в результате выполнения данной операции спирального 3D пути определяется следующими параметрами:

●Длина ‑ может задаваться расстоянием между 3D точками, определяющими начало и конец оси (в этом случае достаточно задать только витки (в оборотах или градусах) либо только шаг вдоль оси – недостающий параметр система вычислит самостоятельно) либо вычисляется автоматически при одновременном задании шага вдоль оси и количества витков винтовой кривой;



●Обратное направление витков – возможность изменения направления навивки винтовой кривой;

●Начальный угол ‑ позволяет задать значение начального угла стартовой точки винтовой кривой;

●Начальный, конечный радиус/диаметр – радиус винтовой кривой в начале и конце спирального 3D пути (у цилиндрической винтовой кривой начальный и конечный радиусы совпадают);

●Закон для радиуса/диаметра – возможность задания графика боковой образующей винтовой кривой;

●Закон для z‑координаты – возможность задания графика изменения шага винтовой кривой.



Начальное положение винтовой кривой спирального 3D пути

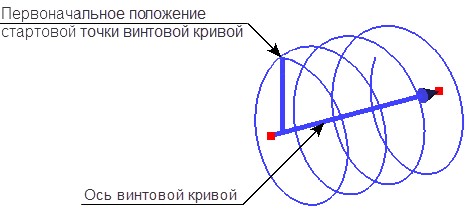

Начальное положение винтовой кривой выбирается системой произвольно. Его можно изменить, задав требуемое положение с помощью дополнительной 3D точки – стартовой точки. Дополнительно можно указать числовое значение угла поворота винтовой кривой (от исходного положения).

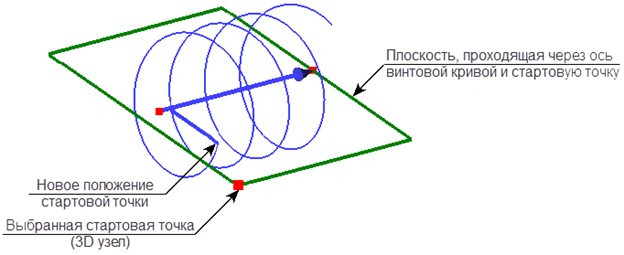

При задании стартовой точки винтовой кривой она переместится по заданному начальному радиусу на плоскость, проходящую через выбранную точку и начальную точку оси спирального 3D пути.

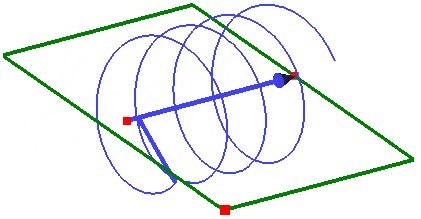

При одновременном задании стартовой точки положения винтовой кривой и числового значения угла поворота угол откладывается от положения винтовой кривой, заданного стартовой точкой.



Создание спирального пути

Для создания спирального пути используется команда <3PH>: Построить спиральный 3D путь.

Необходимо выполнить следующие действия:

●Задать ось спирального 3D пути.

●Задать параметры спирального 3D пути (начальный, конечный радиус/диаметр, шаг вдоль оси, закон для радиуса/диаметра и т.д.).

●Выбрать стартовую точку положения спирального 3D пути (необязательное действие).

●Подтвердить создание операции.



Задание оси спирального 3D пути

Начальная точка оси спирального 3D пути задаётся с помощью опции автоменю:

Конечная точки оси выбирается с помощью опции:

Данные опции активизируются последовательно. Выбранные 3D объекты помечаются. После выбора второй точки в 3D сцене отобразится винтовая кривая (в соответствии со значениями параметров спирального 3D пути, установленными по умолчанию).

В качестве оси спирали можно выбрать любой 3D объект, способный определить 3D путь в пространстве с помощью опции автоменю:

После выбора оси спирального 3D пути в 3D сцене отобразится винтовая кривая (в соответствии со значениями параметров спирального 3D пути, установленными по умолчанию)

Параметры пути можно задать в окне свойств команды или в диалоге параметров операции, вызываемом с помощью опции .



Задание параметров спирального 3D пути

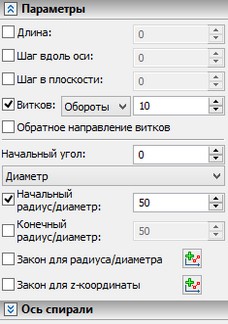

Винтовую кривую можно создать, используя любое сочетание входных данных: Длина, Шаг вдоль оси и Витки (в оборотах или градусах). Система отслеживает, чтобы было задано минимально необходимое количество параметров для создания винтовой кривой – два из трёх перечисленных выше. Третий параметр система вычисляет самостоятельно. Чтобы задать значение параметра вручную, нужно установить флаг слева от имени параметра.

Если необходимо изменить направление навивки винтовой кривой, нужно установить флаг слева от параметра Обратное направление витков.

Радиус винтовой кривой в её начале задаётся параметром начальный радиус/диаметр. По умолчанию создаётся цилиндрическая винтовая кривая. При необходимости создания конической винтовой кривой, необходимо выбрать один из параметров: конечный радиус/диаметр либо Шаг в плоскости, установив соответствующий флаг и задав его значение. Альтернативный параметр система вычисляет самостоятельно.

Если необходимо задать зависимость изменения радиуса/диаметра винтовой кривой от количества витков, нужно установить флаг слева от параметра Закон для радиуса/диаметра. При этом параметры начальный радиус/диаметр и конечный радиус/диаметр становятся неактивными. В случае необходимости задания зависимости изменения шага вдоль оси винтовой кривой от количества витков, нужно установить флаг слева от параметра Закон для z‑координаты. При этом параметры Длина и Шаг вдоль оси становятся неактивными.

Чтобы создать необходимые зависимости, нужно нажать , находящуюся справа от параметра. Система предлагает два варианта:

●Создать новый график – в этом случае необходимо задать имя и выбрать тип графика;

●Использовать существующий график – необходимо выбрать график из ранее созданных.



Выбор стартовой точки положения винтовой кривой спирального 3D пути

Задать стартовую точку винтовой кривой можно с помощью следующей опции автоменю:

Отказаться от выбранной 3D точки можно, просто выбрав другую точку с помощью той же опции, либо воспользовавшись опцией:

В этом случае винтовая кривая примет первоначальное положение.

Задать числовое значение угла поворота винтовой кривой от исходного положения можно в окне свойств операции, в параметре Начальный угол.
