Стандартные соглашение, принятые в T-FLEX CAD Help

 Предыдущая страницаВ началоСледующая страница



В Help-файле приняты следующие стандартные соглашения:



<Enter>, <L>, <Esc>и т.п. - означает клавишу на клавиатуре.



[OK], [Cancel] и т.п. - означает графическую кнопку в меню диалога.



Левый клик Текст - означает левую кнопку мыши.

Правый клик Текст - означает правую кнопку мыши.

Левый клик ТекстЛевый клик Текст - означает двойное нажатие на левую кнопку мыши.



clip0941, clip0942 и т.п. – означает пиктограмму на инструментальной панели, панели Лента или автоменю.



Файл > Открыть… и т.п. – означает выбор из текстового меню команд пункта Файл, затем выбор подпункта Открыть….

clip0943

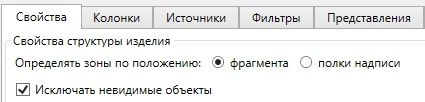

Свойства > Свойства структуры изделия > Исключать невидимые объекты и т.п. – означает выбор вкладки Свойства в диалоговом окне и выбор пункта Исключать невидимые объекты в группе Свойства структуры изделия.

clip0944



O: Открыть документ, EL: Построить эллипс  и т.п. - означает имя команды T-FLEX CAD. Причём, сочетание букв, стоящее до знака двоеточия, определяет последовательность клавиш на клавиатуре для вызова команды из статусной строки.

Вызов команды в T-FLEX CAD осуществляется тремя различными способами:

С помощью клавиатуры.

С инструментальной панели.

Из текстового меню команд/панели лента.

В тексте описания работы с системой вызов команды обозначается в виде таблицы. Например, вызов команды QL: Слои будет представлен таблицей:



Пиктограмма

Лента

clip0945

Редактирование → Документ → Слои...

Клавиатура

Текстовое меню

<QL>

Настройка > Слои

Это означает, что команду можно вызвать следующими способами:

1.Нажать последовательно клавиши <Q> и <L> на клавиатуре,

2.Выбрать в текстовом меню пункт Настройка, а затем выбрать из выпадающего списка команду Слои…,

clip0946

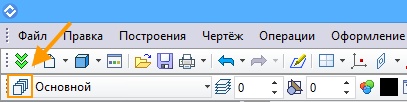

3.Нажать на пиктограмму clip0947 в соответствующей инструментальной панели.

clip0948

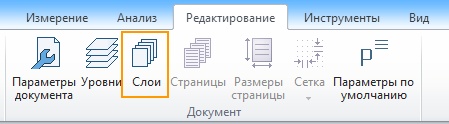

4.Выбрать команду Слои в группе Документ на вкладке Редактирование.

clip0949



Некоторые наиболее часто используемые команды могут также вызываться с помощью нажатия функциональной клавиши. Например, <F7> - перерисовать чертеж.

Выбрать элемент означает в тексте описания следующее: подвести курсор к элементу, пункту меню и нажать левую клавишу мыши clip0950 или <Enter>.

Выбрать пиктограмму, нажать на пиктограмму, выбрать поле, нажать на кнопку означает в тексте описания следующее: подвести курсор к пиктограмме, полю, кнопке и нажать левую клавишу мыши clip0951.

Указать на элемент, указать на пиктограмму, указать на кнопку означает в тексте описания следующее: подвести курсор к элементу, пиктограмме, полю, кнопке.

В тексте для каждой команды обычно указывается список опций, доступных при работе команды. Опцией является какое-либо действие, выполняемое в команде. Например, удалить элемент, выбрать элемент какого-либо типа, перейти из одного режима работы в другой и т.д.

Каждой опции соответствует клавиша и пиктограмма в автоматическом меню.

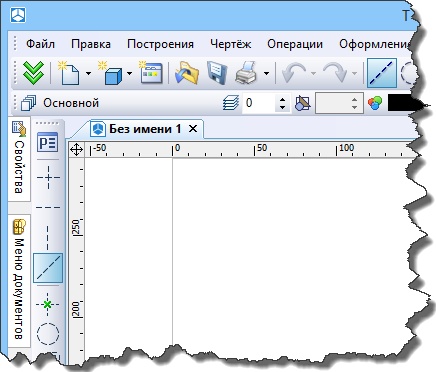

При выборе опции следует иметь в виду, что использование клавиатуры несколько отличается от использования пиктограмм автоменю. При выборе опции с помощью клавиатуры результат проявляется непосредственно после нажатия клавиши.

clip0952

При выборе опции в автоматическом меню пиктограмм с помощью мыши, может возникать два варианта.  Первый –  результат  проявляется непосредственно после выбора пиктограммы. Например,

задание параметров элемента - clip0953. Второй – при нажатии на пиктограмму, вместе с курсором начинает двигаться значок, соответствующий выполняемой операции. Для получения результата необходимо подвести курсор к нужному месту и нажать clip0954. Например, выбор линии построения – clip0955.

clip0956

В описании команд приводятся возможные способы создания элементов. Например, при создании линии построения - окружности, приводится следующая комбинация:

<L>, <L>, <L> - Окружность, касательная к трём прямым.

Приводимая комбинация клавиш является стандартным обобщением и подразумевает, что при задании данной окружности можно, помимо клавиатуры, использовать и пиктограммы автоматического меню, соответствующие клавишам. Например:

clip0957

<L>, clip0958, <L> - способ задания окружности, касательной к трём прямым, с помощью клавиатуры и пиктограммы автоменю.

clip0959, clip0960, clip0961 - способ задания окружности, касательной к трём прямым, с помощью пиктограмм автоматического меню.

clip0962, <L>, <L> и т.п.

При описании системы «нажать clip0963» обычно означает, что вы можете нажать как левую клавишу мыши clip0964, так и клавишу <Enter> на клавиатуре. Клавиша <Enter> заменяет нажатие clip0965 при работе в командах в окне чертежа.

При описании системы «нажать clip0966» означает, что вы можете нажать как правую клавишу мыши clip0967, так и клавишу <Esc> на клавиатуре. Данное соглашение действует также при нажатии clip0968 в поле чертежа. В остальных областях экрана или окна T-FLEX CAD clip0969 действует в соответствие со стандартом Windows (обычно – это вызов контекстного меню).



Смотри: Содержание , Как использовать T-FLEX CAD Help
