Начало работы, сохранение чертежа, окончание работы
При запуске системы на экране появляется окно диалога Приветствие. О работе с этим диалогом было рассказано в начале данной главы. Упомянём ещё раз, что этот диалог позволяет создавать новые документы на основе прототипов, присутствующих в системе, показывает список недавно использованных документов (с возможностью их открытия). Также в диалоге приведены различные ссылки, полезные при работе с системой.
Кроме диалога “Приветствие”, для создания новых документов и открытия уже существующих можно использовать команды системы, собранные в текстовом меню Файл.
Команда FN: Создать новый чертёж позволяет создать новый документ:
Пиктограмма |
Лента |
|---|---|
|
Начало работы → Работа с файлами → 2D деталь |
Клавиатура |
Текстовое меню |
<FN> |
Файл > Создать > 2D деталь |

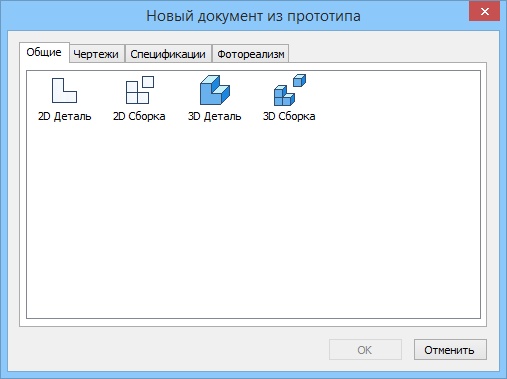

Команда FP: Создать новый документ на основе файла прототипа выводит на экран диалоговое окно, где можно выбрать файл прототип для создания нового документа.
Пиктограмма |
Лента |
|---|---|
|
Начало работы → Работа с файлами → Создать из прототипа |
Клавиатура |
Текстовое меню |
<FP> |
Файл > Создать > Из прототипа |
Команда O: Открыть документ позволяет открыть документ для редактирования при помощи стандартного диалога «Открыть»:
Пиктограмма |
Лента |
|---|---|
|
Начало работы → Работа с файлами → Открыть |
Клавиатура |
Текстовое меню |
<O> |
Файл > Открыть |
Команда “SA: Сохранить документ” сохраняет текущий документ.
Пиктограмма |
Лента |
|---|---|
|
|
Клавиатура |
Текстовое меню |
<SA> |
Файл > Сохранить |
Команда “SV: Сохранить документ с другим именем” позволяет сохранить текущий документ в новый файл с другим именем, не удаляя исходного документа.
Пиктограмма |
Лента |
|---|---|
|
|
Клавиатура |
Текстовое меню |
<SV> |
Файл > Сохранить как |

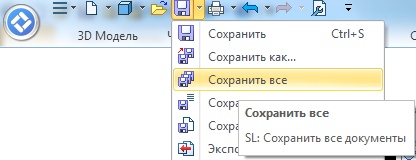

Команда “SL: Сохранить все документы” позволяет сохранить все, открытые на данный момент документы.
Пиктограмма |
Лента |
|
|
Клавиатура |
Текстовое меню |
<SL> |
Файл > Сохранить все |

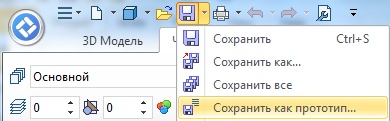

Команда “SY: Сохранить текущий документ как прототип для создания новых” позволяет сохранить текущий документ как прототип для создания новых документов.
Пиктограмма |
Лента |
|---|---|
|
|
Клавиатура |
Текстовое меню |
<SY> |
Файл > Сохранить как прототип |

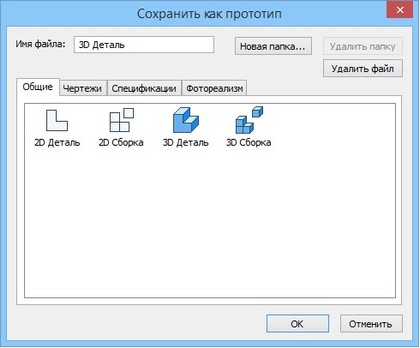

После вызова данной команды на экране появляется окно, где можно задать имя для файла-прототипа, установить папку (закладку), где этот файл будет храниться, либо создать новую папку, а также удалить ненужные файлы или папки.
Файлы прототипов хранятся в папке “Прототипы”, которая находится в директории “Program” системы T-FLEX CAD. Содержимое именно этой папки выводится в данное окно диалога по умолчанию. |
|
Установить папку для прототипов можно в команде SO: Задать установки системы на закладке Папки.
Команда Сохранить копию позволяет создать копию текущего документа без открытия этой копии и продолжить работу в исходном документе.
Пиктограмма |
Лента |
|---|---|
|
|
Клавиатура |
Текстовое меню |
|
Файл > Сохранить копию |
Команда PS: Показать свойства документа позволяет просмотреть все характеристики текущего документа, а также ввести краткий комментарий.
Пиктограмма |
Лента |
|---|---|
|
|
Клавиатура |
Текстовое меню |
<PS> |
Файл > Свойства |
Файл >> Предыдущие файлы – данный пункт текстового меню выводит список файлов, которые открывались последними в предыдущих сеансах работы. Вы можете открыть один из этих файлов, выбрав его из списка. Количество пунктов меню предыдущих файлов можно задавать в команде Настройка >> Установки >> Разное.
Команда FCL: Закрыть документ закрывает текущий документ.
Пиктограмма |
Лента |
|---|---|
|
|
Клавиатура |
Текстовое меню |
<FCL> |
Файл > Закрыть |
А также закрыть документ можно с помощью кнопки
, которая находится в правом верхнем углу окна документа.
Команда FI: Завершить работу с системой завершает работу с T-FLEX CAD.
Клавиатура |
Текстовое меню |
Пиктограмма |
<Alt><F4> |
Файл > Выход |
|
При этом, если были произведены изменения документа, система запрашивает подтверждение о сохранении изменений.
