Переменные и текстовые строки



При задании параметров некоторых элементов системы вы можете задать текстовые строки. При задании текстовых строк вы также можете использовать переменные. Использование переменных внутри текстовых строк аналогично использованию переменных внутри текстов.

Переменные могут задаваться в текстовых строках следующих элементов системы:

В размерах. Вы можете задать три строки с использованием переменных в параметре размера "Строки".

В надписях. Вы можете задать текст с использованием переменных в параметрах надписи "Строка 1", "Строка 2", "Строка 3".

В шероховатостях. Вы можете использовать текст с переменными при задании значений параметров шероховатости.

В допусках формы. Вы можете задать текст с использованием переменных в параметрах допусков "Значение", "База 1", "База 2", "База 3", "Параметры|Текст до".

Например, используем переменную "A" для простановки на нашем чертеже PROBA значения размера, соответствующего этой переменной, но значение при этом сделаем в два раза больше.

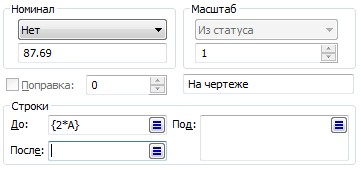

Войдите в команду EDimension. Выберите размер, соответствующий переменной "A" и нажмите <P>. На экране появится меню для задания параметров размера. Выберите значение "Нет параметров" для параметра "Способ нанесения". Войдите в подменю "Строки" и задайте в параметре "Текст до" следующую строку:

После этого закончите изменение параметров размера. В результате в качестве значения размерного числа будет стоять удвоенное значение переменной "A".

Таким образом, используя переменные в текстовых строках, вы можете задавать произвольные значения параметров различных элементов системы.



Смотри: Способы создания переменных
