Тип сварного шва
Тип сварного шва |
|
Задание нового типа сварного шва осуществляется с помощью специальной команды “Создать тип сварного шва”. Вызвать эту команду можно из контекстного меню в окне “Сварные швы”. Кроме того, команду создания нового типа шва можно вызвать непосредственно из команды создания сварного шва.

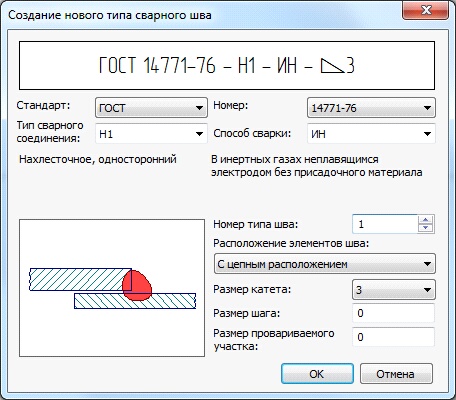

После вызова команды появляется окно диалога, в котором выбираются параметры для создаваемого типа сварного шва. При работе в данном диалоге пользователю необходимо сначала указать стандарт создаваемого типа шва (ГОСТ, ANSI/AWS A2.4, ISO 2553, ОСТ, СТП). В зависимости от выбранного стандарта задаётся номер по стандарту. Выбранные стандарт и номер определят остальное содержимое данного диалога. Например, установив для параметра “Стандарт” значение “ГОСТ” и выбрав номер ГОСТа, получим окно диалога, аналогичное представленному на рисунке справа. В данном случае дополнительно следует указать тип сварного соединения и способ сварки (выбрав их из выпадающих списков соответствующих параметров). |
|
После задания вышеописанных параметров в окне просмотра (в левом нижнем углу окна диалога) отразится условная схема выбранного сварного соединения. В дополнительных полях справа от окна просмотра можно задать:
-номер типа шва – устанавливается системой автоматически, но при необходимости пользователь может задать другое значение;
-расположение элементов шва – “Сплошной”, “С цепным расположением”; для некоторых типов сварных соединений будет также доступен вариант “С шахматным расположением”;
-размер катета, размер шага и размер провариваемого участка – доступность данных параметров зависит от значений предыдущих параметров.
При выборе других стандартов набор параметров данного диалога будет иным.
Общий параметр “Указать стандарт в обозначениях швов” позволяет отключить указание номера стандарта (ГОСТ, ОСТ, СТП) в обозначениях сварных швов. Это необходимо, например, когда на сборочном чертеже все типы сварных швов выполняются по одному ГОСТу, и обозначение ГОСТа указывается только в технических требованиях.
Отказаться от указания стандарта в обозначении сварных швов можно также с помощью одноимённой команды контекстного меню окна “Сварные швы”.

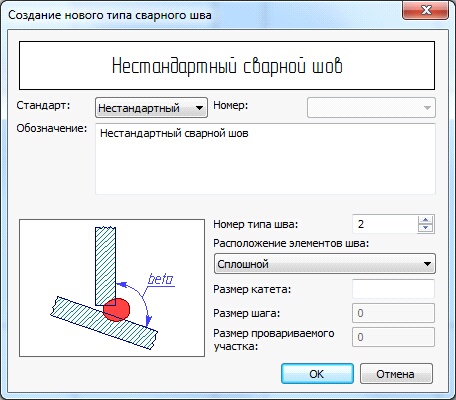

Для создания нестандартного типа сварного шва необходимо выбрать в выпадающем списке параметра “Стандарт” вариант “Нестандартный”. В этом случае значения всех параметров задаются пользователем произвольно.

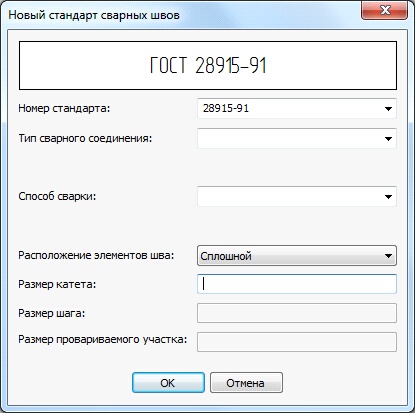

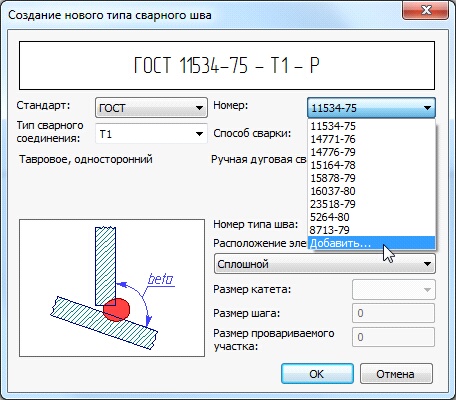

При необходимости пользователь может создать новый стандартный тип шва по ГОСТ. Для этого в выпадающем списке параметра “Номер” следует выбрать пункт “Добавить…”.
