Ось двух линий

С помощью следующей опции автоменю в команде Оси можно создать осевую линию между двумя линиями изображения:

В качестве линий изображения могут быть выбраны два отрезка, две концентрические окружности или дуги окружностей разных диаметров, две неконцентрические дуги окружностей одинаковых диаметров.

Ось двух отрезков

Последовательно выберите два отрезка. Появится предварительное изображение осевой линии, находящейся посередине между выбранными отрезками. В качестве пределов осевой линии на данном этапе используются перпендикуляры, опущенные из конечных точек выбранных линий изображения на осевую линию. Если выбранные линии не параллельны друг другу, то возможны два варианта создания оси между ними. Выбор используемого варианта зависит от того, с какой стороны от точки пересечения линий располагается курсор при выборе второй линии.

Далее можно либо завершить создание оси в её текущем виде, либо продлить её с одной или двух сторон. Чтобы продлить ось, нужно дополнительно выбрать ещё одну или две линии изображения, ограничивающие длину оси. В результате ось будет продлена до пересечения с перпендикуляром, опущенным из конечной точки выбранной ограничивающей линии. После выбора второй ограничивающей линии изображения создание оси завершается автоматически.

Ось двух концентрических окружностей или дуг

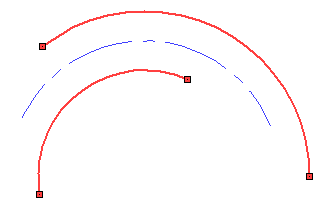

Последовательно выберите две концентрические окружности или дуги окружностей. В результате появится осевая окружность или дуга, находящаяся посередине между выбранными элементами. Осевая дуга ограничивается точками, лежащими на середине дугового расстояния между перпендикулярами к осевой дуге, проведёнными из крайних точек исходных дуг. После выбора дуг необходимо вручную завершить создание оси, после выбора окружностей создание завершается автоматически. Создание оси между окружностью и дугой невозможно.

Ось двух неконцентрических дуг одинакового диаметра

Последовательно выберите две неконцентрические дуги окружностей одинакового диаметра. В результате появится предварительное изображение оси симметрии между выбранными дугами. На данном этапе длина осевой линии определяется перпендикулярами к ней, касательными к обеим окружностям. Далее можно либо завершить создание оси в её текущем виде, либо продлить её с одной или двух сторон аналогично созданию осей между двумя отрезками.

Если после создания оси в результате редактирования окружностей их диаметры станут разными, то ось больше не будет соответствовать оси симметрии, но сохранит положение посередине между центрами окружностей.
