Ось по дуге и радиальная ось

С помощью следующей опции автоменю в команде Оси можно создать одновременно наклонные радиальные оси одной или двух окружностей, эллипсов или дуг, а также осевую дугу. Угол наклона радиальной оси подбирается так, чтобы на ней лежал выбранный узел. Осевая дуга имеет центр в выбранном узле и проходит через центр выбранной окружности/эллипса/дуги.

Сначала необходимо выбрать центральный узел, затем - линию изображения окружности, эллипса или дуги. В процессе выбора при наведении курсора на линию изображения появится предварительное изображение осевых линий. В качестве пределов обеих осевых линий на данном этапе используются радиусы выбранной линии изображения.

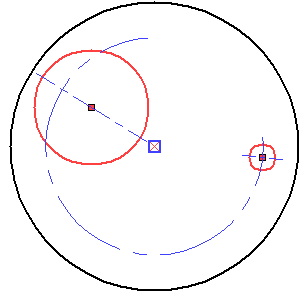

Далее можно либо завершить создание осей в их текущем виде, либо продлить осевую дугу с одной из сторон. Чтобы продлить осевую дугу, нужно дополнительно выбрать ещё одну линию изображения окружности, эллипса или дуги. В результате осевая дуга будет проходить через обе выбранные линии изображения, а на второй линии также появится радиальная ось, угол которой определяется аналогично углу радиальной оси на первой линии. В процессе выбора при наведении курсора мыши на вторую линию изображения на экране динамически отображается вид будущей осевой дуги. В этот момент можно изменить направление дуги с помощью следующей опции автоменю :

После выбора второй линии изображения создание осей завершается автоматически.

Если центры выбранных окружностей/эллипсов/дуг находятся на разном расстоянии от выбранного центрального узла, то осевая дуга будет проходить через центр первой выбранной окружности/эллипса/дуги.

Вместо второй линии изображения можно выбрать 2D узел. В этом случае дуга будет ограничиваться с одной из сторон выбранным узлом.
