Окружность построения через три узла

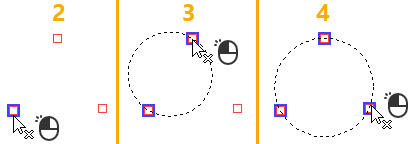

1. Вызовите режим построения окружностей, проходящих через узел.

2. Выберите первый 2D узел, который будет являться центром создаваемой окружности. Узел можно выбрать одним из следующих способов:

•Нажмите или <Enter>, когда курсор находится в окне чертежа, для выбора узла, ближайшего к курсору.
Данный способ работает, только когда узел выбирается первым.

•Наведите курсор на желаемый узел при включенных объектных привязках и нажмите или <Enter>.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

3. Выберите второй 2D узел, через который будет проходить создаваемая окружность. Узел можно выбрать одним из способов, описанных выше.

4. Выберите третий 2D узел, через который будет проходить создаваемая окружность. Узел можно выбрать одним из способов, описанных выше.

После создания окружности команда возвращается в начальное состояние.
