Окружность построения через два узла, с одной касательной

1. Вызовите режим построения окружностей, проходящих через узел.

2. Выберите первый 2D узел, через который будет проходить создаваемая окружность. Узел можно выбрать одним из следующих способов:

•Нажмите или <Enter>, когда курсор находится в окне чертежа, для выбора узла, ближайшего к курсору.
Данный способ работает, только когда узел выбирается первым.

•Наведите курсор на желаемый узел при включенных объектных привязках и нажмите или <Enter>.

•Наведите курсор на характерную точку линии изображения или пересечение линий построения при включенных объектных привязках и нажмите или <Enter>. В указанной точке будет автоматически создан связанный 2D узел.

•Активируйте следующую опцию автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается узел, ближайший к курсору.
Если опция активируется мышью, то для выбора узла, ближайшего к курсору, необходимо дополнительно нажать в окне чертежа.

3. Выберите линию, которой будет касаться создаваемая окружность. Для выбора доступны прямые и окружности построения, а также отрезки, окружности и дуги окружностей линий изображения. Линию можно выбрать одним из следующих способов:

•Наведите курсор на желаемую линию при включенных объектных привязках и нажмите или <Enter>. При выборе линии изображения автоматически создаётся совпадающая с ней линия построения (прямая или окружность) и текущая окружность строится на основе этой линии построения.

•Активируйте одну из следующих опций автоменю:

Если опция активируется с клавиатуры, то мгновенно выбирается линия построения соответствующего типа, ближайшая к курсору.
Если опция активируется мышью, то для выбора линии, ближайшей к курсору, необходимо дополнительно нажать в окне чертежа.

4. При необходимости установите желаемый вариант касания, переключаясь между доступными вариантами с помощью следующей опции автоменю:

Варианты касания также могут переключаться автоматически в зависимости от того, какой вариант обеспечивает прохождение окружности через текущее положение курсора.

5. Выберите второй 2D узел, через который будет проходить создаваемая окружность. Узел можно выбрать одним из способов, описанных выше.

Второй, третий и пятый шаги можно выполнять в любом порядке. Если построение начинается с выбора узла, то первый шаг является обязательным. Если построение начинается с выбора касательной, то не обязательно вызывать режим создания окружностей, проходящих через узел (первый шаг) - можно начать построение и из режима создания окружностей с центром в узле. Если касательная выбирается последней, то переключение варианта касания (четвертый шаг) недоступно.

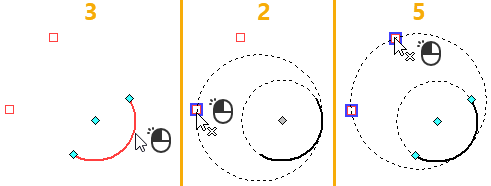

Пример создания окружности, касательной к дуге линии изображения

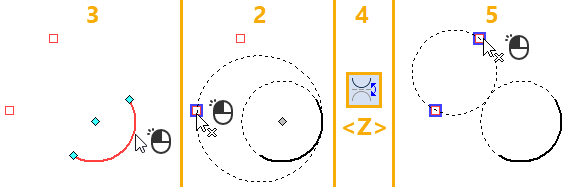

Пример создания окружности с другим вариантом касания на основе тех же элементов



После создания окружности команда возвращается в начальное состояние.
