Выравнивание размеров

Предыдущая страницаВ началоСледующая страница

При ручном размещении создаваемого или редактируемого размера над или под другим размером, активна привязка размера в соответствии с заданным интервалом выравнивания. Интервал задаётся в параметрах документа (Параметры документа > Страница > Размеры > Размеры > Интервал выравнивания). Такая привязка не сохраняется, т.е. при последующем редактировании размеры будут перемещаться независимо друг от друга. Для создания групп размеров, сохраняющих взаимное расположение, следует выбрать несколько параллельных размеров и воспользоваться их контекстным меню, вызываемым по нажатию mouse right в любой точке окна чертежа.

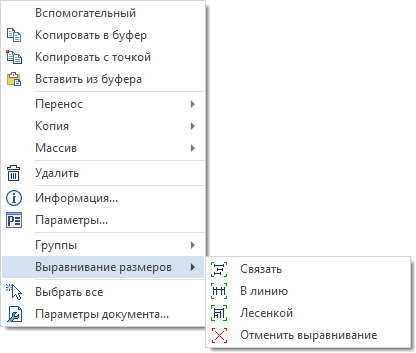

При выборе нескольких размеров в их контекстном меню доступен пункт Выравнивание размеров, содержащий следующие команды:

10_DimensionCMAlign1

DimensionAlignGroup20x20 Связать
Объединяет выбранные параллельные размеры в группу выравнивания. Непараллельные размеры при этом игнорируются. Если выбраны несколько наборов размеров, параллельных в разных направлениях, последовательно создаётся несколько групп выравнивания. В отличие от обычной группы элементов, группа выравнивания влияет только на взаимное расположение размеров. При перемещении одного из размеров остальные перемещаются следом за ним, сохраняя своё изначальное положение друг относительно друга. После объединения в группу размеры начинают следовать за курсором. Установите их желаемое положение и нажмите mouse left для завершения редактирования.

clip0087

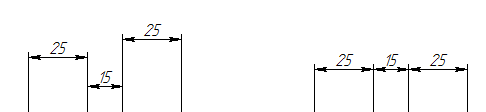

DimensionAlignLine20x20 В линию
Выравнивает все размеры в одну линию и объединяет их в группу выравнивания. Позволяет быстро выровнять цепочку размеров. После объединения в группу размеры начинают следовать за курсором. Установите их желаемое положение и нажмите mouse left для завершения редактирования.

clip0088

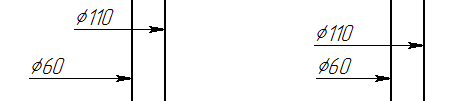

DimensionAlignOffset20x20 Лесенкой
Располагает размеры на заданном интервале друг от друга и объединяет их в группу выравнивания. Интервал задаётся в параметрах документа (Параметры документа > Страница > Размеры > Размеры > Интервал выравнивания). Параметр задаёт интервал для вновь создаваемых групп размеров и не влияет на интервалы уже созданных групп. После объединения в группу размеры начинают следовать за курсором. Установите их желаемое положение и нажмите mouse left для завершения редактирования.

clip0089

DimensionAlignCancel20x20 Отменить выравнивание
Данная команда доступна только при выборе размеров, уже объединённых в группу выравнивания. Она разрушает эту группу. В результате положение размеров перестаёт зависеть друг от друга.

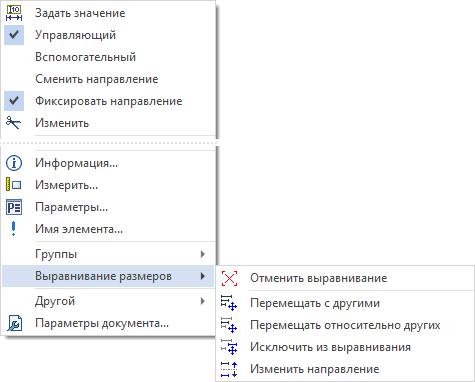

При выборе одного размера, объединённого в группу выравнивания с другими размерами, в его контекстном меню также появляется пункт Выравнивание размеров, содержащий следующие команды:

10_DimensionCMAlign2

DimensionAlignCancel20x20 Отменить выравнивание
Разрушает группу выравнивания, в которую входит выбранный размер. В результате положение размеров перестаёт зависеть друг от друга.

DimensionAlignMoveAll20x20 Перемещать с другими
Позволяет переместить все размеры группы выравнивания, не нарушая их взаимного расположения. После активации данной команды группа начинает следовать за курсором. Установите желаемое положение группы и нажмите mouse left для завершения перемещения.

DimensionAlignMoveOne20x20 Перемещать относительно других
Позволяет переместить выбранный размер относительно других размеров в группе выравнивания, не разрушая группу. После активации данной команды выбранный размер начинает следовать за курсором. Установите желаемое положение размера и нажмите mouse left для завершения перемещения.

DimensionAlignExclude20x20 Исключить из выравнивания
Исключает выбранный размер из группы выравнивания, не разрушая группировку оставшихся.

DimensionAlignDirection20x20 Изменить направление
Меняет положение остальных размеров в группе выравнивания относительно выбранного размера на противоположное в направлении перпендикулярном направлению измерения. Например, горизонтальные размеры, располагавшиеся выше текущего, после применения данной команды расположатся ниже текущего на том же расстоянии от него и наоборот. Если размеры выстроены в линию, данная команда не имеет эффекта.
